Tesi 3-4-5-6 Ławka pozioma

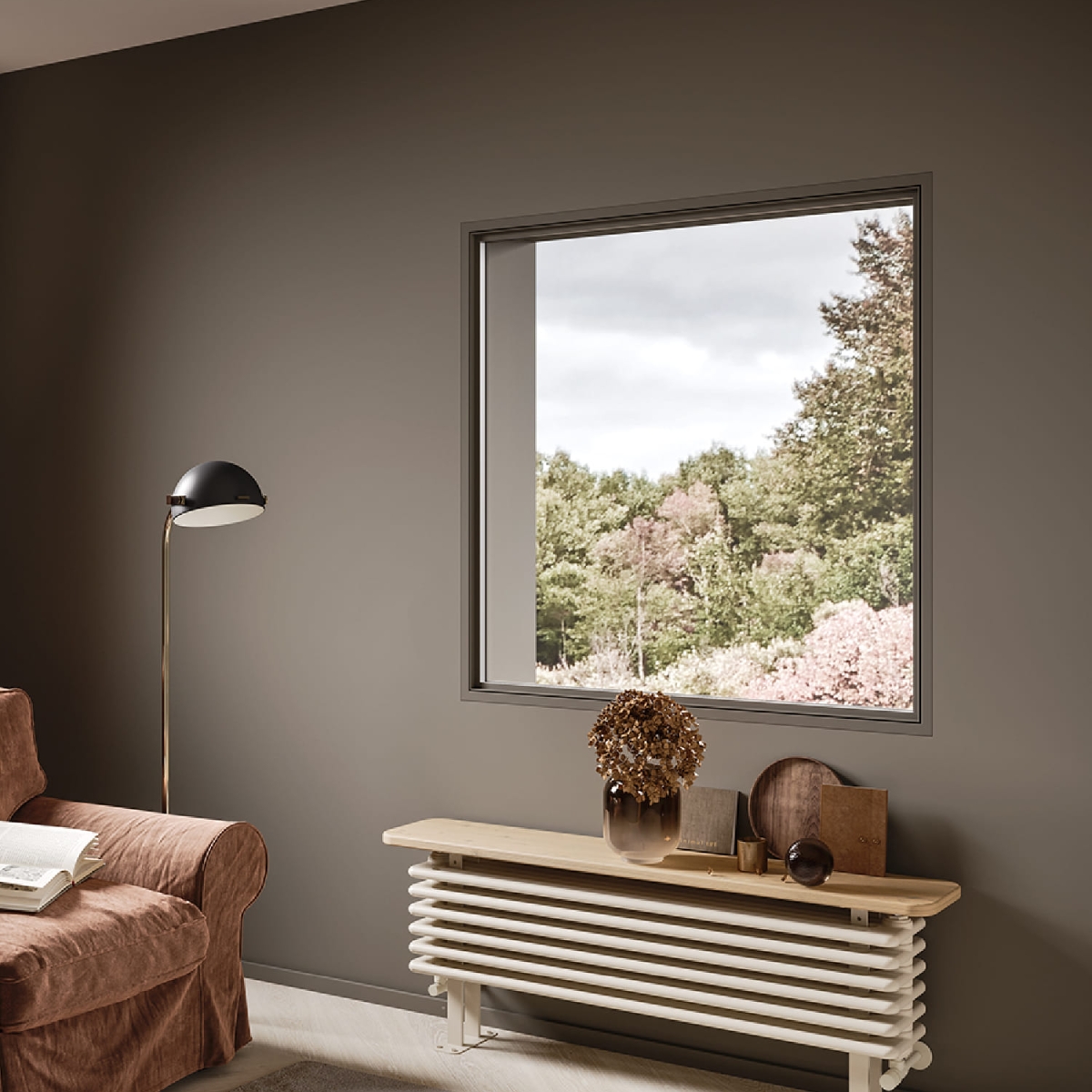

ŁAWKA POZIOMA TESI jest szczególną wersją klasycznych grzejników rurowych TESI. Składa się z 3 do 6 kolumn i z następującej liczby elementów: 4, 5, 6, 7, 8. Siedzisko nie jest wliczone. Dla TESI Ławka Pozioma o długościach 1200 i 1500 mm przewidziane są dwa wsporniki; dla Ławki Poziomej TESI o długości 1800, 2000, 2200 i 2500 mm przewidziane są 3 wsporniki.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

Sprawdź akcesoria

Cechy konstrukcyjne

rury stalowe o średnicy 25 mm
kolektory z wytłaczanej stali
skok elementu 45 mm
nagwintowania na końcówkach kolektora gór. i dol. 1”1/4 Gas prawe i lewe
zamontowane zatyczki 1/2”, dostarczane seryjnie
maksymalne dopuszczalne ciśnienie robocze 10 bar
maksymalna dopuszczalna temperatura pracy 95°C
przyłącza hydrauliczne dostarczane seryjnie kod. 02

10 lat gwarancji

Niska temperatura

Grzejnik wodny

Model	Dubina (mm)	Visina (mm)	Širina (mm)	Međuosovinski razmak (mm)	Težina (kg)	Kapacitet (lt)		Wykładnik potęgowy
RT3
3C 1200 el. 04	101,0	204	1200	1135	9,48	6,80	459,0 341,8 233,7 136,7	1,320
3C 1500 el. 04	101,0	204	1500	1435	11,80	8,28	567,0 421,4 287,4 167,6	1,330
3C 1800 el. 04	101,0	204	1800	1735	14,16	9,72	675,7 502,7 343,4 200,6	1,330
3C 2000 el. 04	101,0	204	2000	1935	15,72	10,72	748,8 558,1 382,0 223,9	1,318
3C 2200 el. 04	101,0	204	2200	2135	17,28	11,68	822,7 614,1 421,2 247,6	1,310
3C 2500 el. 04	101,0	204	2500	2435	19,60	13,16	934,9 699,6 481,4 284,3	1,299
3C 1200 el. 05	101,0	249	1200	1135	11,85	8,50	573,8 427,3 292,1 170,9	1,320
3C 1500 el. 05	101,0	249	1500	1435	14,75	10,35	708,7 526,7 359,3 209,5	1,330
3C 1800 el. 05	101,0	249	1800	1735	17,70	12,15	844,6 628,4 429,2 250,8	1,330
3C 2000 el. 05	101,0	249	2000	1935	19,65	13,40	936,1 697,6 477,5 279,9	1,318
3C 2200 el. 05	101,0	249	2200	2135	21,60	14,60	1.028,4 767,7 526,6 309,6	1,310
3C 2500 el. 05	101,0	249	2500	2435	24,50	16,45	1.168,6 874,5 601,8 355,4	1,299
3C 1200 el. 06	101,0	294	1200	1135	14,22	10,20	688,6 512,7 350,5 205,1	1,320
3C 1500 el. 06	101,0	294	1500	1435	17,70	12,42	850,4 632,0 431,1 251,4	1,330
3C 1800 el. 06	101,0	294	1800	1735	21,24	14,58	1.013,5 754,1 515,0 301,0	1,330
3C 2000 el. 06	101,0	294	2000	1935	23,58	16,08	1.123,3 837,1 573,0 335,8	1,318
3C 2200 el. 06	101,0	294	2200	2135	25,92	17,52	1.234,0 921,2 631,9 371,5	1,310
3C 2500 el. 06	101,0	294	2500	2435	29,40	19,74	1.402,3 1.049,4 722,2 426,4	1,299
3C 1200 el. 07	101,0	339	1200	1135	16,59	11,90	803,3 598,2 408,9 239,3	1,320
3C 1500 el. 07	101,0	339	1500	1435	20,65	14,49	992,2 737,4 503,0 293,3	1,330
3C 1800 el. 07	101,0	339	1800	1735	24,78	17,01	1.182,4 879,8 600,9 351,1	1,330
3C 2000 el. 07	101,0	339	2000	1935	27,51	18,76	1.310,5 976,6 668,5 391,8	1,318
3C 2200 el. 07	101,0	339	2200	2135	30,24	20,44	1.439,7 1.074,7 737,2 433,4	1,310
3C 2500 el. 07	101,0	339	2500	2435	34,30	23,03	1.636,0 1.224,3 842,5 497,5	1,299
3C 1200 el. 08	101,0	384	1200	1135	18,96	13,60	918,1 683,6 467,4 273,4	1,320
3C 1500 el. 08	101,0	384	1500	1435	23,60	16,56	1.133,9 842,7 574,8 335,2	1,330
3C 1800 el. 08	101,0	384	1800	1735	28,32	19,44	1.351,4 1.005,4 686,7 401,3	1,330
3C 2000 el. 08	101,0	384	2000	1935	31,44	21,44	1.497,7 1.116,2 764,0 447,8	1,318
3C 2200 el. 08	101,0	384	2200	2135	34,56	23,36	1.645,4 1.228,2 842,5 495,3	1,310
3C 2500 el. 08	101,0	384	2500	2435	39,20	26,32	1.869,8 1.399,2 962,9 568,6	1,299
RT4
4C 1200 el. 04	139,0	204	1200	1135	14,40	8,68	595,2 441,8 300,9 175,1	1,335
4C 1500 el. 04	139,0	204	1500	1435	17,92	10,52	730,5 543,2 370,8 216,4	1,328
4C 1800 el. 04	139,0	204	1800	1735	21,40	12,44	864,1 643,6 440,1 257,6	1,321
4C 2000 el. 04	139,0	204	2000	1935	23,68	13,76	952,4 710,0 486,1 285,0	1,317
4C 2200 el. 04	139,0	204	2200	2135	26,00	15,04	1.040,2 776,1 532,1 312,5	1,312
4C 2500 el. 04	139,0	204	2500	2435	29,44	17,00	1.171,0 875,0 601,0 353,9	1,306
4C 1200 el. 05	139,0	249	1200	1135	18,00	10,85	744,0 552,3 376,2 218,9	1,335
4C 1500 el. 05	139,0	249	1500	1435	22,40	13,15	913,2 679,1 463,5 270,6	1,328
4C 1800 el. 05	139,0	249	1800	1735	26,75	15,55	1.080,2 804,5 550,2 322,1	1,321
4C 2000 el. 05	139,0	249	2000	1935	29,60	17,20	1.190,5 887,5 607,7 356,3	1,317
4C 2200 el. 05	139,0	249	2200	2135	32,50	18,80	1.300,2 970,2 665,1 390,7	1,312
4C 2500 el. 05	139,0	249	2500	2435	36,80	21,25	1.463,8 1.093,8 751,2 442,4	1,306
4C 1200 el. 06	139,0	294	1200	1135	21,60	13,02	892,7 662,7 451,4 262,7	1,335
4C 1500 el. 06	139,0	294	1500	1435	26,88	15,78	1.095,8 814,9 556,2 324,7	1,328
4C 1800 el. 06	139,0	294	1800	1735	32,10	18,66	1.296,2 965,3 660,2 386,5	1,321
4C 2000 el. 06	139,0	294	2000	1935	35,52	20,64	1.428,6 1.064,9 729,2 427,6	1,317
4C 2200 el. 06	139,0	294	2200	2135	39,00	22,56	1.560,2 1.164,2 798,1 468,8	1,312
4C 2500 el. 06	139,0	294	2500	2435	44,16	25,50	1.756,6 1.312,5 901,4 530,9	1,306
4C 1200 el. 07	139,0	339	1200	1135	25,20	15,19	1.041,5 773,2 526,6 306,5	1,335
4C 1500 el. 07	139,0	339	1500	1435	31,36	18,41	1.278,4 950,7 648,9 378,8	1,328
4C 1800 el. 07	139,0	339	1800	1735	37,45	21,77	1.512,2 1.126,2 770,2 450,9	1,321
4C 2000 el. 07	139,0	339	2000	1935	41,44	24,08	1.666,7 1.242,4 850,7 498,8	1,317
4C 2200 el. 07	139,0	339	2200	2135	45,50	26,32	1.820,3 1.358,2 931,1 546,9	1,312
4C 2500 el. 07	139,0	339	2500	2435	51,52	29,75	2.049,3 1.531,3 1.051,7 619,4	1,306
4C 1200 el. 08	139,0	384	1200	1135	28,80	17,36	1.190,3 883,6 601,8 350,2	1,335
4C 1500 el. 08	139,0	384	1500	1435	35,84	21,04	1.461,0 1.086,5 741,6 432,9	1,328
4C 1800 el. 08	139,0	384	1800	1735	42,80	24,88	1.728,2 1.287,1 880,2 515,3	1,321
4C 2000 el. 08	139,0	384	2000	1935	47,36	27,52	1.904,8 1.419,9 972,2 570,1	1,317
4C 2200 el. 08	139,0	384	2200	2135	52,00	30,08	2.080,3 1.552,2 1.064,2 625,0	1,312
4C 2500 el. 08	139,0	384	2500	2435	58,88	34,00	2.342,1 1.750,0 1.201,9 707,8	1,306
RT5
5C 1200 el. 04	177,0	204	1200	1135	16,32	11,12	720,0 532,4 360,7 208,4	1,353
5C 1500 el. 04	177,0	204	1500	1435	20,20	13,60	883,4 655,6 446,3 259,6	1,337
5C 1800 el. 04	177,0	204	1800	1735	24,08	16,04	1.045,0 777,1 530,4 309,7	1,327
5C 2000 el. 04	177,0	204	2000	1935	26,68	17,68	1.152,0 857,4 585,9 342,6	1,323
5C 2200 el. 04	177,0	204	2200	2135	29,28	19,28	1.258,6 937,6 641,4 375,6	1,320
5C 2500 el. 04	177,0	204	2500	2435	33,16	21,76	1.417,9 1.057,6 724,8 425,4	1,314
5C 1200 el. 05	177,0	249	1200	1135	20,40	13,90	900,0 665,5 450,9 260,5	1,353
5C 1500 el. 05	177,0	249	1500	1435	25,25	17,00	1.104,3 819,5 557,9 324,5	1,337
5C 1800 el. 05	177,0	249	1800	1735	30,10	20,05	1.306,3 971,4 663,1 387,1	1,327
5C 2000 el. 05	177,0	249	2000	1935	33,35	22,10	1.440,0 1.071,8 732,4 428,3	1,323
5C 2200 el. 05	177,0	249	2200	2135	36,60	24,10	1.573,3 1.172,0 801,8 469,6	1,320
5C 2500 el. 05	177,0	249	2500	2435	41,45	27,20	1.772,4 1.322,1 906,0 531,8	1,314
5C 1200 el. 06	177,0	294	1200	1135	24,48	16,68	1.080,0 798,5 541,1 312,6	1,353
5C 1500 el. 06	177,0	294	1500	1435	30,30	20,40	1.325,1 983,3 669,4 389,3	1,337
5C 1800 el. 06	177,0	294	1800	1735	36,12	24,06	1.567,5 1.165,7 795,7 464,5	1,327
5C 2000 el. 06	177,0	294	2000	1935	40,02	26,52	1.728,0 1.286,2 878,9 513,9	1,323
5C 2200 el. 06	177,0	294	2200	2135	43,92	28,92	1.887,9 1.406,3 962,2 563,5	1,320
5C 2500 el. 06	177,0	294	2500	2435	49,74	32,64	2.126,9 1.586,5 1.087,1 638,2	1,314
5C 1200 el. 07	177,0	339	1200	1135	28,56	19,46	1.260,0 931,6 631,3 364,7	1,353
5C 1500 el. 07	177,0	339	1500	1435	35,35	23,80	1.546,0 1.147,2 781,0 454,2	1,337
5C 1800 el. 07	177,0	339	1800	1735	42,14	28,07	1.828,8 1.360,0 928,3 541,9	1,327
5C 2000 el. 07	177,0	339	2000	1935	46,69	30,94	2.016,0 1.500,5 1.025,4 599,6	1,323
5C 2200 el. 07	177,0	339	2200	2135	51,24	33,74	2.202,6 1.640,7 1.122,5 657,4	1,320
5C 2500 el. 07	177,0	339	2500	2435	58,03	38,08	2.481,4 1.850,9 1.268,3 744,5	1,314
5C 1200 el. 08	177,0	384	1200	1135	32,64	22,24	1.440,0 1.064,7 721,4 416,8	1,353
5C 1500 el. 08	177,0	384	1500	1435	40,40	27,20	1.766,8 1.311,1 892,6 519,1	1,337
5C 1800 el. 08	177,0	384	1800	1735	48,16	32,08	2.090,0 1.554,2 1.060,9 619,4	1,327
5C 2000 el. 08	177,0	384	2000	1935	53,36	35,36	2.304,0 1.714,9 1.171,8 685,2	1,323
5C 2200 el. 08	177,0	384	2200	2135	58,56	38,56	2.517,2 1.875,1 1.282,9 751,3	1,320
5C 2500 el. 08	177,0	384	2500	2435	66,32	43,52	2.835,8 2.115,3 1.449,5 850,9	1,314
RT6
6C 1200 el. 04	215,0	204	1200	1135	19,56	13,32	844,8 622,2 419,4 240,6	1,371
6C 1500 el. 04	215,0	204	1500	1435	24,24	16,24	1.036,3 767,5 521,1 302,0	1,346
6C 1800 el. 04	215,0	204	1800	1735	28,88	19,20	1.225,9 910,3 620,2 361,1	1,334
6C 2000 el. 04	215,0	204	2000	1935	32,00	21,16	1.351,6 1.004,5 685,0 399,4	1,330
6C 2200 el. 04	215,0	204	2200	2135	35,12	23,12	1.477,0 1.098,5 750,0 437,9	1,327
6C 2500 el. 04	215,0	204	2500	2435	39,76	26,04	1.664,8 1.239,6 847,6 496,0	1,322
6C 1200 el. 05	215,0	249	1200	1135	24,45	16,65	1.056,1 777,7 524,3 300,7	1,371
6C 1500 el. 05	215,0	249	1500	1435	30,30	20,30	1.295,4 959,4 651,4 377,5	1,346
6C 1800 el. 05	215,0	249	1800	1735	36,10	24,00	1.532,4 1.137,9 775,3 451,4	1,334
6C 2000 el. 05	215,0	249	2000	1935	40,00	26,45	1.689,6 1.255,6 856,3 499,3	1,330
6C 2200 el. 05	215,0	249	2200	2135	43,90	28,90	1.846,3 1.373,2 937,5 547,4	1,327
6C 2500 el. 05	215,0	249	2500	2435	49,70	32,55	2.081,0 1.549,5 1.059,5 620,0	1,322
6C 1200 el. 06	215,0	294	1200	1135	29,34	19,98	1.267,3 933,2 629,1 360,8	1,371
6C 1500 el. 06	215,0	294	1500	1435	36,36	24,36	1.554,4 1.151,2 781,6 452,9	1,346
6C 1800 el. 06	215,0	294	1800	1735	43,32	28,80	1.838,8 1.365,4 930,3 541,7	1,334
6C 2000 el. 06	215,0	294	2000	1935	48,00	31,74	2.027,5 1.506,7 1.027,6 599,2	1,330
6C 2200 el. 06	215,0	294	2200	2135	52,68	34,68	2.215,6 1.647,8 1.124,9 656,9	1,327
6C 2500 el. 06	215,0	294	2500	2435	59,64	39,06	2.497,2 1.859,4 1.271,3 743,9	1,322
6C 1200 el. 07	215,0	339	1200	1135	34,23	23,31	1.478,5 1.088,8 734,0 421,0	1,371
6C 1500 el. 07	215,0	339	1500	1435	42,42	28,42	1.813,5 1.343,1 911,9 528,4	1,346
6C 1800 el. 07	215,0	339	1800	1735	50,54	33,60	2.145,3 1.593,0 1.085,4 632,0	1,334
6C 2000 el. 07	215,0	339	2000	1935	56,00	37,03	2.365,4 1.757,8 1.198,8 699,0	1,330
6C 2200 el. 07	215,0	339	2200	2135	61,46	40,46	2.584,8 1.922,4 1.312,4 766,4	1,327
6C 2500 el. 07	215,0	339	2500	2435	69,58	45,57	2.913,4 2.169,3 1.483,2 867,9	1,322
6C 1200 el. 08	215,0	384	1200	1135	39,12	26,64	1.689,7 1.244,3 838,8 481,1	1,371
6C 1500 el. 08	215,0	384	1500	1435	48,48	32,48	2.072,6 1.535,0 1.042,2 603,9	1,346
6C 1800 el. 08	215,0	384	1800	1735	57,76	38,40	2.451,8 1.820,6 1.240,4 722,2	1,334
6C 2000 el. 08	215,0	384	2000	1935	64,00	42,32	2.703,3 2.009,0 1.370,1 798,9	1,330
6C 2200 el. 08	215,0	384	2200	2135	70,24	46,24	2.954,1 2.197,0 1.499,9 875,8	1,327
6C 2500 el. 08	215,0	384	2500	2435	79,52	52,08	3.329,6 2.479,2 1.695,1 991,9	1,322

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap TESI, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla Δt odmiennych od 50°C stosować formułę: Q=Qn (Δt / 50)n

10 lat gwarancji na grzejniki TESI.

Facet	Opis	Dokument	Pliki do pobrania
Arkusz danych			Pliki do pobrania PDF
Katalogi	Color chart 2023	Color chart 2023	Pliki do pobrania PDF
Instrukcja instalacji	680M1119	680M1119	Pliki do pobrania PDF

Oblicz swoje zapotrzebowanie na ciepło termica

Jak wybrać grzejnik Tesi 3-4-5-6 Ławka pozioma do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termica do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termico pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej
