Piano 2 Horizontal

La gama se amplía con la ideal versión horizontal para caracterizar y personalizar el espacio, y con i modelos de doble rango, para satisfacer altas exigencias calorías PIANO 2 Horizontal está disponible en 9 alturas, de 4 a 30 elementos y potencias térmicas desde 225 hasta 3392 Watt.

Configurar Ficha técnica

Las imágenes de esta página tienen el único propósito de representar el producto. Es posible que los acabados y modelos no coincidan perfectamente con el producto real.

Configura tu PIANO_H

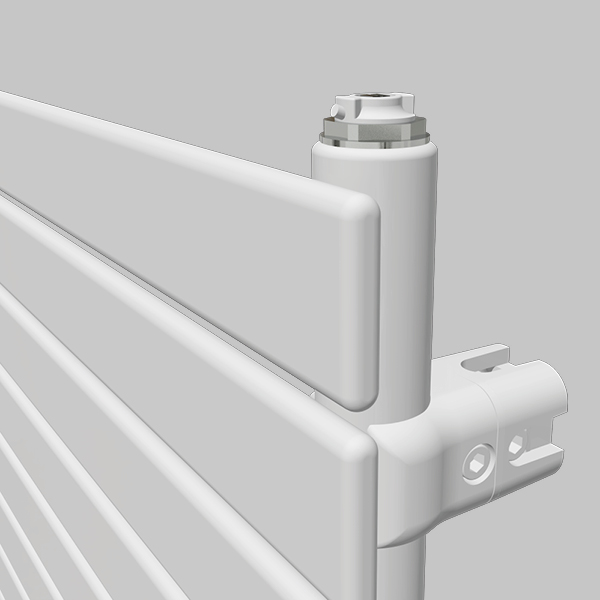

Piano Horizontal

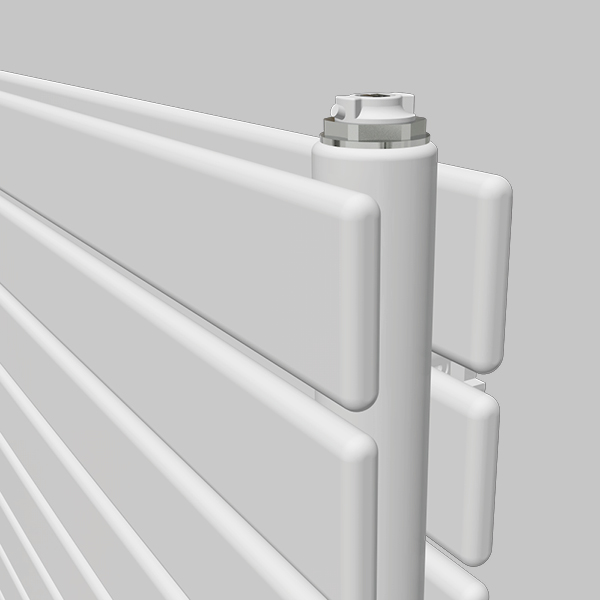

Piano 2 Horizontal

Blanco Estándar

Código: 01 • STANDARD • G

Blanco Edelweiss

Código: 34 • FINISHES • G

Blanco Opaco

Código: J8 • FINISHES • M

Blanco Perla

Código: 16 • FINISHES • R

Marfil - RAL 1013

Código: 02 • FINISHES • G

Cuarzo 1

Código: 1C • FINISHES • R

Sablé

Código: Y4 • FINISHES • R

Cuarzo 2

Código: 2C • FINISHES • R

Sunstone

Código: 2D • FINISHES • R

Marrón Tabaco

Código: 1B • FINISHES • R

Beige Crema

Código: 26 • FINISHES • G

Amarillo Melón - RAL 1028

Código: E7 • FINISHES • G

Naranja - RAL 2004

Código: 17 • FINISHES • G

Marrón - RAL 8017

Código: 09 • FINISHES • G

Granate - RAL 3003

Código: 06 • FINISHES • G

Rojo Fuego

Código: 7D • FINISHES • R

Rojo - RAL 3000

Código: 05 • FINISHES • G

Hielo

Código: 3P • FINISHES • M

Verde Hierba - RAL 6018

Código: N3 • FINISHES • G

Azul Báltico

Código: 1P • FINISHES • M

Azul Colomba Mate - RAL 5014

Código: 4P • FINISHES • M

Lila Azulado - RAL 4005

Código: R3 • FINISHES • G

Azurita 3

Código: 6C • FINISHES • R

Deep Blue - RAL 5004

Código: 2F • FINISHES • G

Gris Manhattan

Código: 03 • FINISHES • G

Ágave

Código: 9N • FINISHES • M

Gris Perla

Código: L6 • FINISHES • R

Gris Titanio Metalizado - RAL 9023

Código: L3 • FINISHES • G

Gris Medio

Código: 4D • FINISHES • R

Negro - RAL 9005

Código: 10 • FINISHES • G

Negro Grafito

Código: 18 • FINISHES • R

Negro Satinado

Código: 30 • FINISHES • R

Negro Opaco

Código: K1 • FINISHES • M

Verde Bosque - RAL 6005

Código: 19 • FINISHES • G

Gris Claro Mate

Código: 8N • FINISHES • M

Cobre Piqueteado

Código: J4 • FINISHES • R

Gris Piqueteado

Código: 32 • FINISHES • R

Other RAL Colours (following feasibility study)

Código: ALTRIRAL • RAL • G

-

Potencia térmica

Sala de exposición Encuentra uno showroom

¿No conoces la potencia térmica?

Características de construcción

radiador de diseño, fabricado con elementos en acero
colectores verticales de Ø30 mm
tubos horizontales de sección ovalada 50x10 mm
roscas 1/2” gas derecha
presión máxima de trabajo: 4 bar
temperatura máx. admitida: 95ºC

Baja temperatura

Compatible con el sistema NOW

Radiador hidráulico

Modelo	Profundidad (mm)	Longitud (mm)	Distancia entre ejes (mm)	Peso (kg)	Capacidad (lt)
520	46,0	520	470	1,16	0,43
700	46,0	700	650	1,52	0,55
920	46,0	920	870	1,96	0,71
1220	46,0	1220	1170	2,61	0,91
1520	46,0	1520	1470	3,16	1,13
1820	46,0	1820	1770	3,76	1,34
2020	46,0	2020	1970	4,16	1,48
2220	46,0	2220	2170	4,61	1,61
2520	46,0	2520	2470	5,16	1,82

Para ∆T diferentes a los expresados en la tabla utilizar la fórmula: Q=Qn (∆T / 50)n

Equipamiento estandar

purgador manual de 1/2”
tapón ciego de 1/2”
soportes para pared en el mismo color del radiador

Salida térmica por metro lineal

Número de elementos	4	6	8	10	12	14	16	18	20	22	24	26	28	30
Rendimiento por metro lineal Kcal/h a Δt=50°C	372,6	521,4	660,9	793,2	919,6	1.040,9	1.157,6	1.270,2	1.379,1	1.484,5	1.586,7	1.685,8	1.782,0	1.875,5
Rendimiento por metro lineal Watt a Δt=50°C	433,3	606,3	768,5	922,3	1.069,3	1.210,3	1.346,0	1.477,0	1.603,6	1.726,2	1.845,0	1.960,2	2.072,1	2.180,8
Rendimiento por metro lineal Vatio a Δt=40°C	329,2	459,7	586,9	709,4	822,7	931,6	1.036,5	1.137,9	1.236,0	1.330,7	1.423,0	1.512,5	1.599,5	1.684,2
Rendimiento por metro lineal Vatio a Δt=30°C	230,9	321,8	414,6	505,8	586,7	664,8	740,0	812,9	883,5	951,5	1.018,0	1.082,7	1.145,7	1.207,0
Rendimiento por metro lineal Vatio a Δt=20°C	140,1	194,6	254,1	314,0	364,4	413,2	460,3	506,0	550,4	593,1	635,0	675,9	715,8	754,7
Cambio de exponente	1,232	1,240	1,208	1,176	1,175	1,173	1,171	1,169	1,167	1,166	1,164	1,162	1,160	1,158

A

= Altura (mm)

E

= N° Elemento.

A Altura (mm)	E N° Elemento.		520	700	920	1220	1520	1820	2020	2220	2520
232	4	Watt = W =	225	303	399	529	659	789	875	962	1092
344	6	Watt = W =	315	424	558	740	922	1103	1225	1346	1528
456	8	Watt = W =	400	538	707	938	1168	1399	1552	1706	1937
568	10	Watt = W =	480	646	849	1125	1402	1679	1863	2048	2324
680	12	Watt = W =	556	749	984	1305	1625	1946	2160	2374	2695
792	14	Watt = W =	629	847	1113	1477	1840	2203	2445	2687	3050
904	16	Watt = W =	700	942	1238	1642	2046	2450	2719	2988	3392
1016	18	Watt = W =	768	1034	1359	1802	2245	2688	2984	3279	-
1128	20	Watt = W =	834	1123	1475	1956	2437	2919	-	-	-
1240	22	Watt = W =	898	1208	1588	2106	2624	-	-	-	-
1352	24	Watt = W =	959	1292	1697	2251	2804	-	-	-	-
1464	26	Watt = W =	1019	1372	1803	2391	-	-	-	-	-
1576	28	Watt = W =	1077	1450	1906	2528	-	-	-	-	-
1688	30	Watt = W =	1134	1527	2006	2661	-	-	-	-	-
