Sax Horizontal

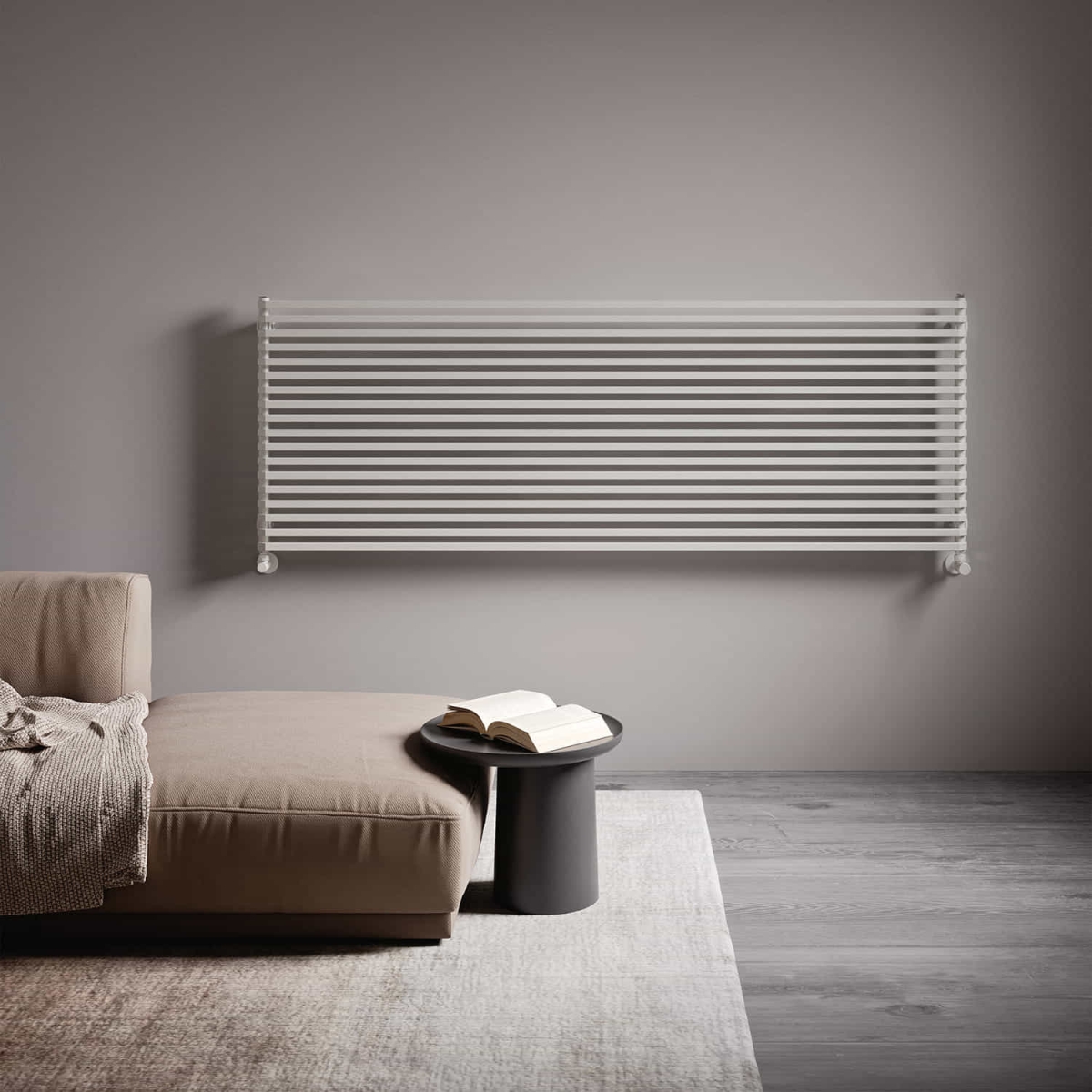

SAX Horizontal représente l'évolution esthétique du radiateur d'ameublement, grâce à son développement longitudinal et le profil carré des éléments. Chaque besoin calorique est satisfait par la modularité et large gamme. SAX Horizontal est disponible en 13 hauteurs, de 4 à 40 éléments et puissances thermiques de 104 à 3163 Watt.

Configurez Fiche technique

Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.

Calculer la puissance termique

Comment choisir le radiateur Sax Horizontal pour votre maison ? Comment savoir quelle est la bonne puissance termique pour chauffer chaque pièce? Le calcul des besoins en ligne termique vous permet de trouver le radiateur le plus adapté à votre espace de vie

Modèle	Éléments	Profondeur (mm)	Hauteur (mm)	Largeur (mm)	Puissance thermique (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configurez votre SAX_H

Sax Horizontal

Sax 2 Horizontal

Choisissez les plus utilisés

Robinet équerre thermostatisable (haut/bas)

Robinet équerre thermostatisable (droite/gauche)

Robinet 50mm équerre thermostatisable

Sélectionner la finition de la vanne

Blanc standard

Chrome

ADAPTÉ À VOTRE RADIATEUR

-

Puissance thermique

Salle d'exposition Trouver une showroom

Vous ne connaissez pas la puissance thermique ?

Découvrez les accessoires

Caractéristiques de construction

radiateur en acier avec tubes rectangulaires bizotés 25x20 mm
collecteurs ronds Ø 30 mm
raccordement hydraulique 1/2"
pression maximale de service 4 bars
température maximale de service 95°C
garantie 2 ans

Basse température

Radiateur eau chaude

Compatible avec le système NOW

Modèle	Profondeur (mm)	Longueur (mm)	Entraxe (mm)	Poids (kg)	Capacité (lt)
500	55,0	500	470	0,47	0,24
530	55,0	530	500	0,49	0,25
630	55,0	630	600	0,56	0,29
650	55,0	650	620	0,57	0,30
680	55,0	680	650	0,59	0,32
730	55,0	730	700	0,63	0,34
830	55,0	830	800	0,70	0,38
850	55,0	850	820	0,71	0,38
900	55,0	900	870	0,75	0,40
1200	55,0	1200	1170	0,96	0,53
1500	55,0	1500	1470	1,17	0,65
1800	55,0	1800	1770	1,38	0,77
2000	55,0	2000	1970	1,52	0,85
2200	55,0	2200	2170	1,66	0,93

Équipement standard

fixations murales dans la finition du radiateur
purgeur, bouchons et cache-bouchons

Puissance thermique par mètre linéaire

Nombre d'éléments	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40
Rendement par mètre linéaire Watt à Δt=50°C	208,2	312,8	416,1	517,6	617,4	715,2	811,0	904,7	996,4	1.086,1	1.173,7	1.259,2	1.342,8	1.424,3	1.503,8	1.581,3	1.656,9	1.730,5	1.802,2
Rendement par mètre linéaire Watt à Δt=40°C	156,9	235,8	313,9	390,7	466,4	540,8	617,0	688,2	757,7	825,6	892,0	956,8	1.019,8	1.081,2	1.141,3	1.199,6	1.256,4	1.311,9	1.365,7
Rendement par mètre linéaire Watt à Δt=30°C	108,9	163,8	218,3	271,9	324,9	377,1	433,8	483,6	532,4	579,7	626,2	671,4	715,3	757,9	799,8	840,2	879,4	918,0	955,1
Rendement par mètre linéaire Watt à Δt=20°C	65,1	98,1	130,8	163,2	195,1	226,9	264,0	294,2	323,7	352,2	380,3	407,6	433,9	459,4	484,5	508,6	531,9	555,0	577,0
Changement d'exposant	1,269	1,266	1,263	1,260	1,257	1,253	1,225	1,226	1,227	1,229	1,230	1,231	1,233	1,235	1,236	1,238	1,240	1,241	1,243

H

= Hauteur (mm)

É

= N° élément.

H Hauteur (mm)	É N° élément.		500	530	630	650	680	730	830	850	900	1200	1500	1800	2000	2200
160	4	Watt = W =	104	110	131	135	142	152	173	177	187	250	312	375	416	458
240	6	Watt = W =	156	166	197	203	213	228	260	266	282	375	469	563	626	688
320	8	Watt = W =	208	221	262	270	283	304	345	354	374	499	624	749	832	915
400	10	Watt = W =	259	274	326	336	352	378	430	440	466	621	776	932	1035	1139
480	12	Watt = W =	309	327	389	401	420	451	512	525	556	741	926	1111	1235	1358
560	14	Watt = W =	358	379	451	465	486	522	594	608	644	858	1073	1287	1430	1573
640	16	Watt = W =	406	430	511	527	551	592	673	689	730	973	1217	1460	1622	1784
720	18	Watt = W =	452	479	570	588	615	660	751	769	814	1086	1357	1628	1809	1990
800	20	Watt = W =	498	528	628	648	678	727	827	847	897	1196	1495	1794	1993	2192
880	22	Watt = W =	543	576	684	706	739	793	901	923	977	1303	1629	1955	2172	2389
960	24	Watt = W =	587	622	739	763	798	857	974	998	1056	1408	1761	2113	2347	2582
1040	26	Watt = W =	630	667	793	818	856	919	1045	1070	1133	1511	1889	2267	2518	2770
1120	28	Watt = W =	671	712	846	873	913	980	1115	1141	1209	1611	2014	2417	2686	2954
1200	30	Watt = W =	712	755	897	926	969	1040	1182	1211	1282	1709	2136	2564	2849	3133
1280	32	Watt = W =	752	797	947	977	1023	1098	1248	1278	1353	1805	2256	2707	3008	3308
1360	34	Watt = W =	791	838	996	1028	1075	1154	1312	1344	1423	1898	2372	2846	3163	-
1440	36	Watt = W =	828	878	1044	1077	1127	1210	1375	1408	1491	1988	2485	2982	-	-
1520	38	Watt = W =	865	917	1090	1125	1177	1263	1436	1471	1557	2077	2596	3115	-	-
1600	40	Watt = W =	901	955	1135	1171	1225	1316	1496	1532	1622	2163	2703	-	-	-
