DEUM V

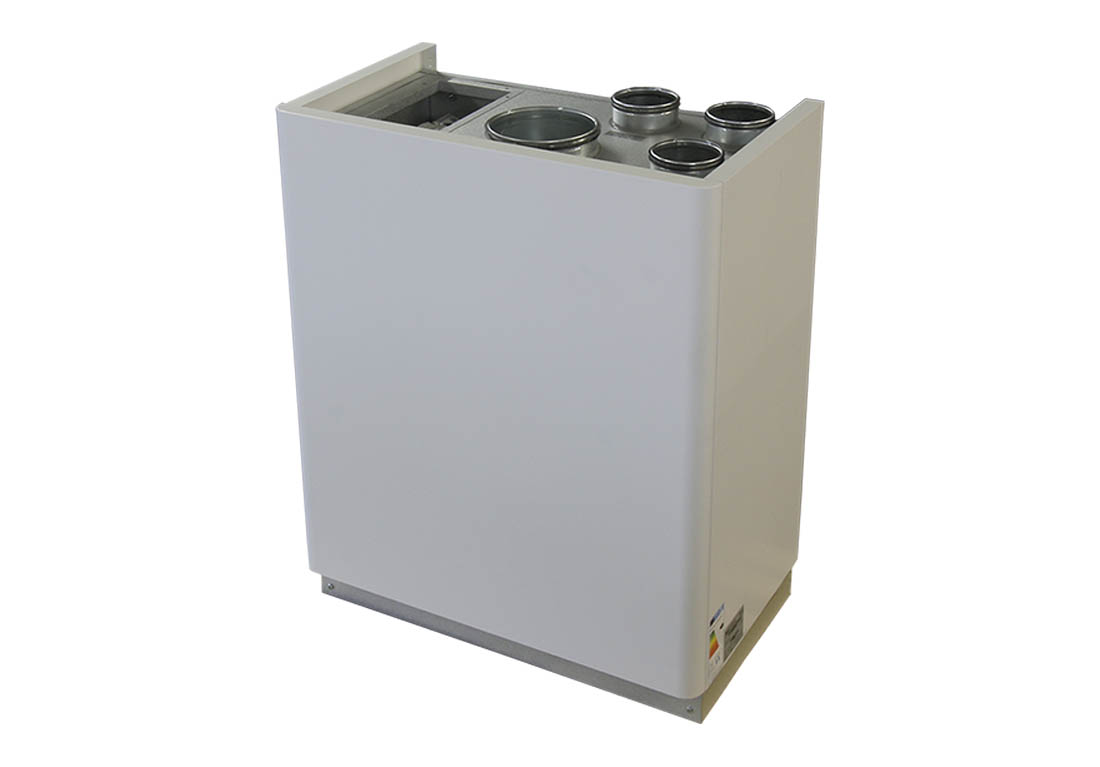

Unità monoblocco inverter DEUM V

Unità di deumidificazione e ventilazione meccanica controllata con recupero di calore particolarmente indicata per trattare l’aria in locali in cui è presente
un impianto di raffrescamento radiante.
L'unità è composta da un monoblocco comprensivo di tutti i componenti per il funzionamento sia estivo che invernale.
Va installata in verticale, a basamento o a parete, all'interno dell'edificio.

DEUM X V
Rinnova l’aria degli ambienti recuperando il calore dell’aria espulsa in inverno e abbassando la temperatura dell’aria prelevata dall’esterno in estate.
Esegue un trattamento di deumidifica per mezzo di un circuito frigorifero, ricircolando in estate l’aria dei locali. Le batterie ad acqua di pre e post
trattamento consentono di immettere l’aria negli ambienti ad una temperatura praticamente inalterata rispetto all’aria prelevata dagli stessi ambienti
con il circuito di ricircolo (deumidificazione isotermica).

DEUM I V
Il circuito frigorifero è dotato di compressore a controllo inverter ed uno scambiatore a piastre che consente di smaltire il calore di condensazione
per mezzo dell’acqua refrigerata che alimenta l'unità.
Oltre ad eseguire il rinnovo dell’aria degli ambienti, recuperando il calore dell’aria espulsa in inverno, abbassando la temperatura dell’aria prelevata
dall’esterno in estate, ed eseguire un trattamento di deumidifica ricircolando in estate l’aria dei locali, può eseguire un trattamento termico all’aria
immessa climatizzando sia in estate che in inverno gli ambienti (deumidificazione con integrazione di temperatura).

STRUTTURA
Struttura portante perimetrale a doppio pannello sandwitch in Magnelis ® e pannelli estetici di rivestimento esterno con finitura verniciata RAL9003. La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 20 mm.

VENTILAZIONE
Ventilatori centrifughi plug-fan brushless con motore elettronico e comando modulante in estrazione e in immissione-mandata.
Altissima efficienza e bassi livelli di rumorosità sono conformi alla normativa ErP 2018.

FILTRAZIONE
Filtro piano di tipo Coarse ISO16890 sul ricircolo e di due filtri ePM1 70%, uno sul condotto di aspirazione dell'aria esterna e uno sull'estrazione.

SEZIONE DI TRATTAMENTO ARIA
L'unità è dotata di batteria ad acqua e circuito frigorifero per la deumidificazione dell'aria ricircolata o deumidificazione con raffrescamento/riscaldamento.

SEZIONE DI RECUPERO
Scambiatore in polipropilene in controcorrente ad alta efficienza. Funzionamento estivo ed invernale per il recupero del calore dall'aria espulsa.

CIRCUITO FRIGORIFERO
Versione X: Realizzato in rame saldobrasato completo di: compressore ON-OFF ad alta efficienza, filtro deidratatore, batterie alettate, dispositivo di laminazione, ricevitore di liquido, pressostato di alta e bassa pressione ed isolamento termico delle tubazioni, fluido frigorifero R134a.
Versione I: Realizzato in rame saldobrasato completo di: compressore inverter ad alta efficienza, filtro deidratatore, batterie alettate, scambiatore ad acqua a piastre, valvole solenoidi, dispositivo di laminazione, ricevitore di liquido, pressostato di alta pressione ed isolamento termico delle tubazioni, fluido frigorifero R410a.

REGOLAZIONE
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione delle sonde di temperatura interne alla macchina, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità in tre modi:
1 gestione da pannello remoto a display con sensori T e H integrati;
2 gestione da comandi esterni e segnale 0-10 Vdc per controllo portata aria;
3 gestione con sistemi BMS a mezzo comunicazione seriale RS485 con protocollo MODBUS RTU.

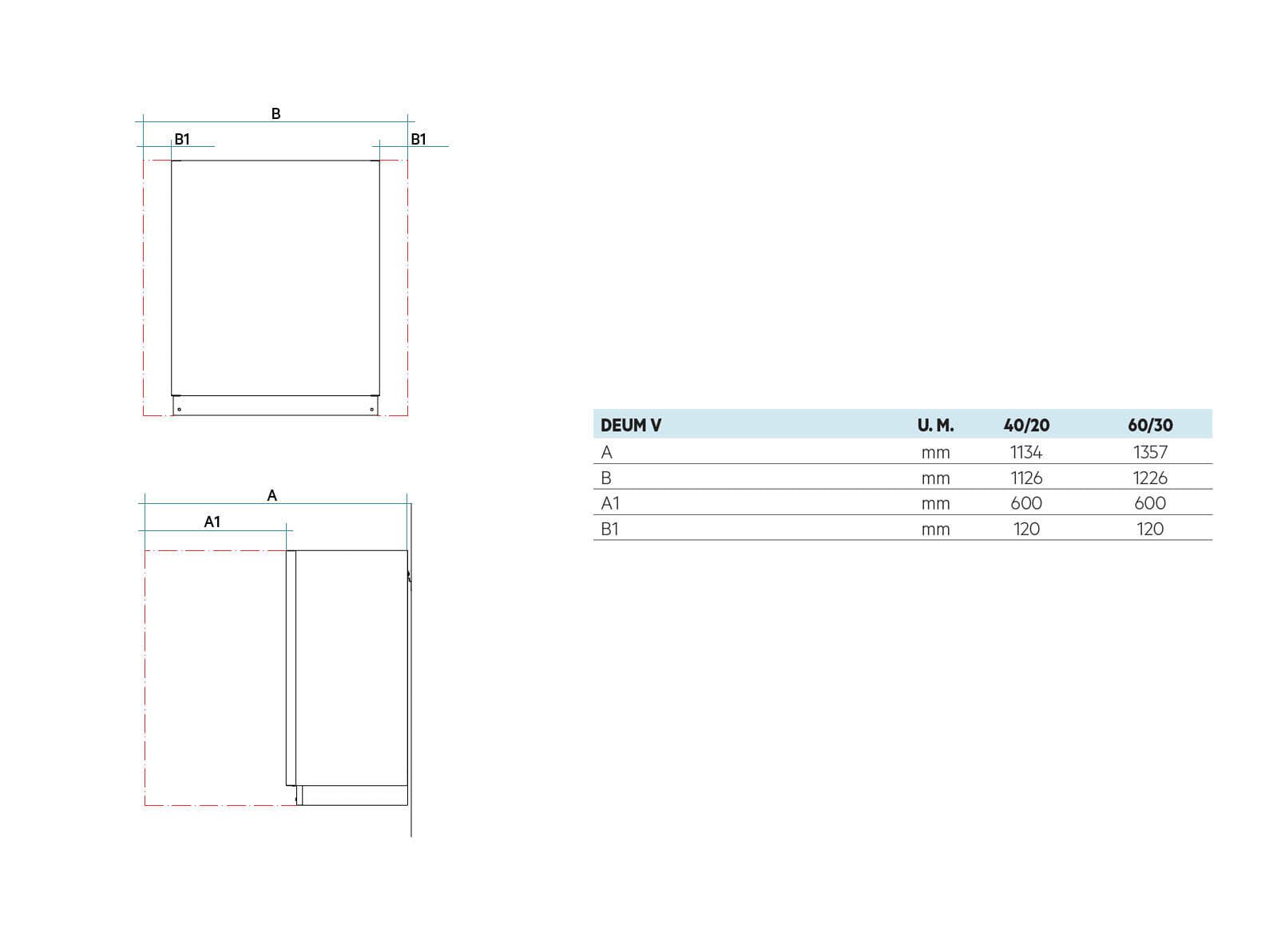

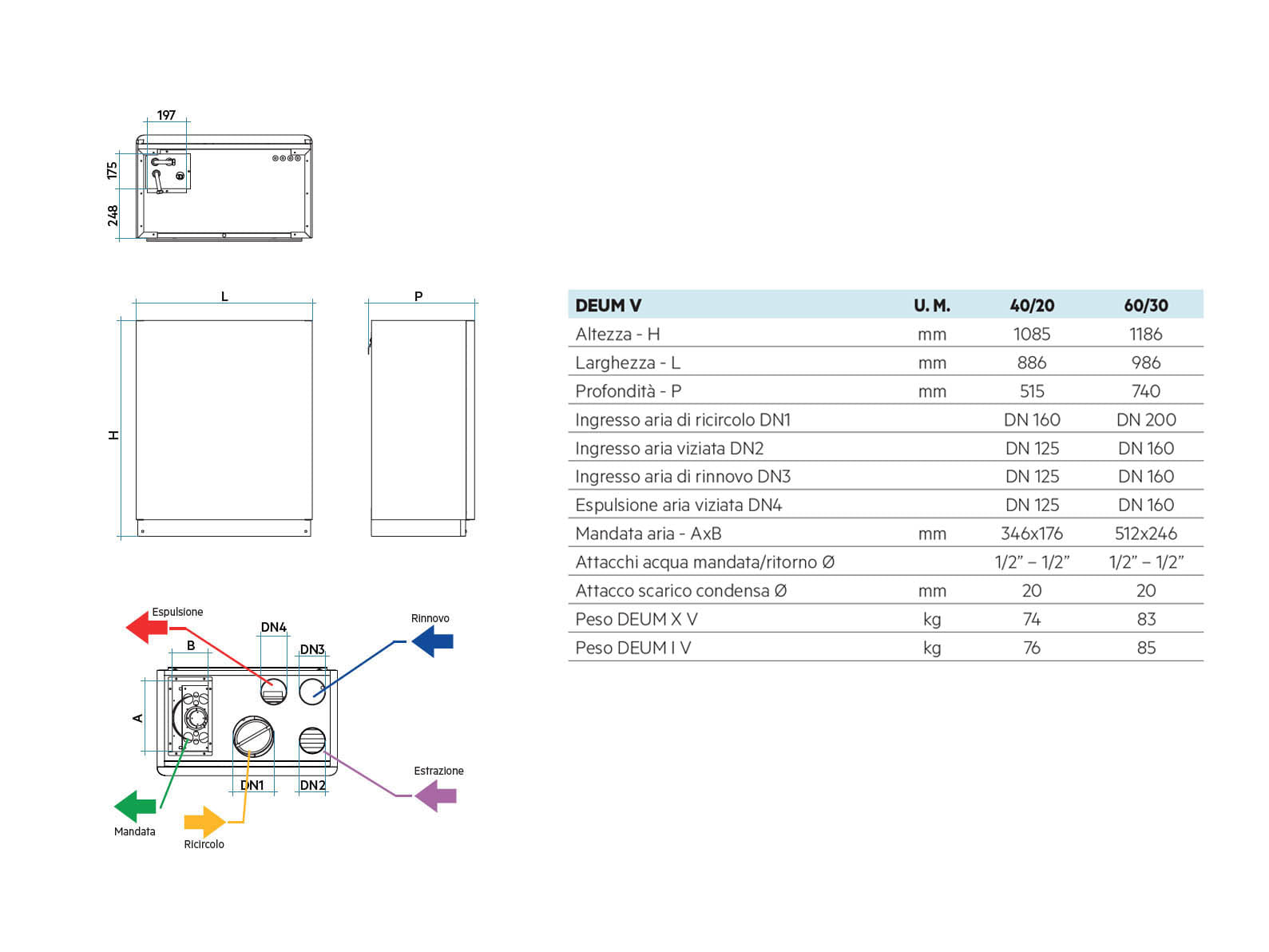

DATI TECNICI GENERALI

DEUM	U.M.	DEUM X V 40/20	DEUM X V 60/30	DEUM I V 40/20	DEUM I V 60/30
DATI PRESTAZIONALI
Portata aria @100 Pa - max (ventilazione)	m3/h	204	319	204	319
Portata aria @100 Pa - max (ventilazione + ricircolo)	m3/h	401	640	401	640
Prevalenza utile (2)	Pa	100	100	100	100
Efficienza nominale invernale - scambiatore statico (1)	%	81,5	81,8	81,5	81,8
Classe energetica - SEC	-	B	A	B	A
Capacità di deumidificazione utile	l/h	1,27 (3)	2,33 (3)	3,13 (4)	4,13 (4)
Potenza frigorifera sensibile	kW	/	/	1,4 (4)	1,9 (4)
Potenza frigorifera latente	kW	0,7 (3)	1,56 (3)	1,9 (4)	2,45 (4)
Potenza frigorifera totale (3)	kW	0,7 (3)	1,56 (3)	3,3 (4)	4,35 (4)
EER	-	/	/	3,75	4,10
Portata acqua - funzionamento estivo	m3/h	0,25	0,35	0,15	0,20
Perdita di carico - funzionamento estivo	kPa	8,5	10,5	12	9
Potenza sonora Lw trasmessa dalla struttura	dB(A)	62,3	62,8	62,5	63,5
Pressione sonora Lp a 1 mt	dB(A)	48,4	48,1	48,6	48,6
DATI ELETTRICI
Alimentazione	V/Hz/ph	230/1/50	230/1/50	230/1/50	230/1/50
Corrente massima assorbita in funzionamento	A	5,50	7,00	4,7	5,9
Potenza massima assorbita in funzionamento	kW	0,6	1	1,02	1,27
Grado di protezione	-	IP20	IP20	IP20	IP20
LIMITI DI FUNZIONAMENTO
Riscaldamento - Aria interna (°C)	°C	15/ 30	15/ 30	15/ 30	15/ 30
Riscaldamento - Aria interna (U.R.)	U.R.	40%/ 90%	40%/ 90%	40%/ 90%	40%/ 90%
Riscaldamento - Aria esterna (°C)	°C	-20/ 20	-20/ 20	-20/ 20	-20/ 20
Riscaldamento - Aria esterna (U.R.)	U.R.	-	-	-	-
Riscaldamento - T acqua (°C)	°C	/	/	15/ 35	15/ 35
Riscaldamento - portata acqua (m3/h)	m3/h	/	/	0,12/ 0,18	0,16/ 0,24
Raffrescamento - Aria interna (°C)	°C	18/ 30	18/ 30	18/ 30	18/ 30
Raffrescamento - Aria interna (U.R.)	U.R.	40%/ 90%	40%/ 90%	40%/ 90%	40%/ 90%
Raffrescamento - Aria esterna (°C)	°C	20/ 40	20/ 40	20/ 40	20/ 40
Raffrescamento - Aria esterna (U.R.)	U.R.	-	-	-	-
Raffrescamento - T acqua (°C)	°C	15/ 25	15/ 25	7/ 25	7/ 25
Raffrescamento - portata acqua (m3/h)	m3/h	0,20/ 0,30	0,28/ 0,42	0,12/ 0,18	0,16/ 0,24

1) Temperatura aria esterna 7°; umidità relativa 72%. Temperatura ambiente 20°C; umidità relativa 28%. Portata aria di riferimento.
2) Portata e prevalenza utile nominale.
3) Temperatura aria esterna 30 °C; umidità relativa 60 %. temperatura ambiente 25 °C; umidità relativa 50 %, portata aria nominale DEUM X
4) Temperatura aria esterna 33°, umidità relativa 50%, temperatura ambiente 25°C, umidità relativa 50%, portata aria e acqua nominale, temperatura acqua ingresso 16°C.
5) Temperatura aria esterna 7°, umidità relativa 72%, temperatura ambiente 20°C, umidità relativa 50%, portata aria e acqua nominale, temperatura acqua ingresso 35°C.
