Ellipsis 30_H 2

Un classico che non passa mai di moda, lo scaldasalviette ELLIPSIS è particolarmente adatto ad ambienti raffinati. ELLIPSIS 30_H 2 Orizzontale è disponibile in 15 altezze, da 4 a 50 elementi e potenze termiche da 213 a 2860 Watt. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.

Configura Scheda tecnica

Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.

Calcola la potenza termica

Come scegliere il radiatore Ellipsis 30_H 2 per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo

Modello	Elementi	Profondità (mm)	Altezza (mm)	Larghezza (mm)	Potenza Termica (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configura il tuo ELLIPSIS30_H

Ellipsis 30_H

Ellipsis 30_H 2

Scegli i più utilizzati

Allacciamento alto/basso con valvola a squadro

Allacciamento dx/sx basso con valvola a squadro

Allacciamento 50mm con kit valvola squadro

Seleziona la finitura delle valvola

Bianco standard

Cromato

IN tinta con il tuo radiatore

-

Potenza termica

Showroom Trova Showroom

Non conosci la potenza termica?

Scopri gli accessori

Caratteristiche costruttive

collettori a sezione circolare diametro 30 mm
elementi in lamiera d’acciaio di sezione ellittica 30x15 mm
filettature estremità collettore 1/2” gas destra
pressione di esercizio massima ammessa: 4 bar
temperatura di esercizio massima ammessa: 95°C

Nuovo prodotto

Compatibile con sistema NOW

Radiatore idraulico

Bassa temperatura

Modello	Profondità (mm)	Lunghezza (mm)	Interasse (mm)	Peso (kg)	Capacità (lt)
530	58,0	530	470	0,77	0,29
560	58,0	560	500	0,82	0,31
660	58,0	660	600	0,96	0,37
680	58,0	680	620	0,99	0,38
710	58,0	710	650	1,03	0,39
760	58,0	760	700	1,11	0,42
860	58,0	860	800	1,25	0,48
880	58,0	880	820	1,28	0,49
930	58,0	930	870	1,36	0,52
1030	58,0	1030	970	1,50	0,57
1230	58,0	1230	1170	1,79	0,68
1530	58,0	1530	1470	2,23	0,85
1830	58,0	1830	1770	2,67	1,01
2030	58,0	2030	1970	2,96	1,13
2230	58,0	2230	2170	3,25	1,24

(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS 30_H 2 Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C

Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n

Dotazione di serie

sistemi di fissaggio al muro con viti e tasselli
tappo cieco da 1/2” con copri tappo
valvola sfiato da 1/2”

Resa termica a metro lineare

Numero Elementi	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
Resa a mt lineare Kcal/h a Δt=50°C	298,6	441,4	577,7	705,9	825,9	939,6	1.043,4	1.140,7	1.230,0	1.312,7	1.389,0	1.458,7	1.522,0	1.578,8	1.604,8	1.671,3	1.720,0	1.815,7	1.895,3	1.979,6	2.070,5	2.164,6	2.265,2	2.372,3
Resa a mt lineare Watt a Δt=50°C	347,2	513,2	671,7	820,8	960,4	1.092,5	1.213,2	1.326,4	1.430,2	1.526,4	1.615,1	1.696,2	1.769,8	1.835,8	1.866,0	1.943,4	2.000,0	2.111,3	2.203,8	2.301,9	2.407,5	2.517,0	2.634,0	2.758,5
Resa a mt lineare Watt a Δt=40°C	263,5	389,4	509,4	622,2	727,7	827,4	918,4	1.003,6	1.081,7	1.153,9	1.226,8	1.294,7	1.357,4	1.414,8	1.445,0	1.500,8	1.540,3	1.621,3	1.687,5	1.757,6	1.832,9	1.910,8	1.993,8	2.082,1
Resa a mt lineare Watt a Δt=30°C	184,7	272,7	356,6	435,3	508,8	578,2	641,4	700,5	754,6	804,5	860,7	913,9	964,1	1.011,2	1.039,2	1.075,5	1.099,9	1.153,5	1.196,1	1.241,2	1.289,6	1.339,4	1.392,5	1.448,7
Resa a mt lineare Watt a Δt=20°C	111,9	165,1	215,7	263,1	307,3	348,9	386,8	422,1	454,3	483,9	522,2	559,4	595,3	629,9	653,0	672,5	684,3	713,9	736,4	760,2	785,7	811,8	839,6	869,0
Esponente modifica	1,235	1,237	1,239	1,242	1,244	1,246	1,248	1,250	1,252	1,254	1,232	1,211	1,189	1,167	1,146	1,158	1,171	1,183	1,196	1,209	1,222	1,235	1,248	1,261

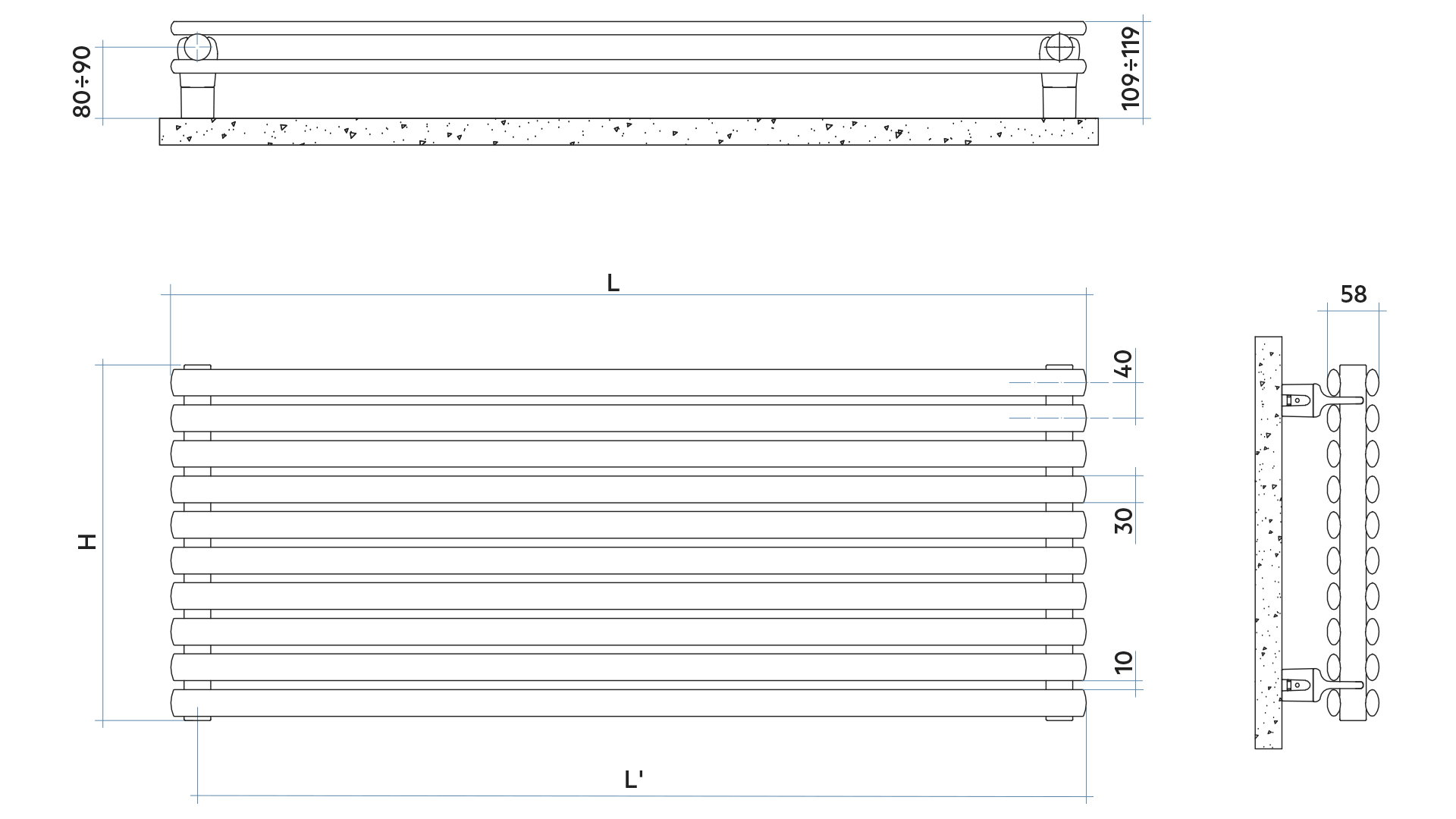

H

= Alt. (mm)

E

= N° Elem.

H Alt. (mm)	E N° Elem.		530	560	660	680	710	760	860	880	930	1030	1230	1530	1830	2030	2230
160	4	Watt = W =	184	194	229	236	246	264	298	305	323	357	427	531	635	704	774
240	6	Watt = W =	272	288	339	350	365	391	442	452	478	529	632	786	941	1043	1146
320	8	Watt = W =	356	376	444	457	477	511	578	592	625	692	827	1029	1230	1365	1499
400	10	Watt = W =	435	460	542	559	583	624	706	723	764	846	1010	1257	1503	1668	1832
480	12	Watt = W =	509	538	634	654	682	731	827	846	894	990	1182	1471	1759	1951	2143
560	14	Watt = W =	579	611	721	742	775	830	939	961	1015	1124	1343	1670	1998	2216	2434
640	16	Watt = W =	643	679	801	825	861	922	1043	1068	1128	1250	1492	1856	2220	2463	2705
720	18	Watt = W =	703	743	875	902	941	1008	1140	1167	1233	1366	1631	2029	2426	2692	2957
800	20	Watt = W =	758	801	944	973	1015	1087	1230	1259	1330	1473	1759	2188	2617	2903	3189
880	22	Watt = W =	809	855	1007	1038	1084	1160	1313	1343	1420	1572	1877	2335	2793	3099	3404
960	24	Watt = W =	856	904	1066	1098	1146	1227	1389	1421	1502	1663	1986	2470	2955	3278	-
1040	26	Watt = W =	899	950	1119	1153	1204	1289	1458	1492	1577	1747	2086	2594	3103	-	-
1120	28	Watt = W =	938	991	1168	1203	1256	1345	1522	1557	1646	1823	2176	2707	3238	-	-
1200	30	Watt = W =	973	1028	1212	1249	1304	1396	1579	1616	1708	1892	2259	2810	-	-	-
1280	32	Watt = W =	989	1045	1232	1269	1325	1419	1605	1643	1736	1923	2296	2856	-	-	-
1360	34	Watt = W =	1030	1088	1282	1321	1380	1477	1671	1710	1807	2001	2390	-	-	-	-
1440	36	Watt = W =	1060	1120	1320	1360	1420	1521	1721	1761	1861	2061	2461	-	-	-	-
1520	38	Watt = W =	1119	1182	1394	1436	1499	1605	1816	1858	1964	2175	2597	-	-	-	-
1600	40	Watt = W =	1168	1234	1455	1499	1565	1675	1896	1940	2050	2270	2711	-	-	-	-
1680	42	Watt = W =	1220	1289	1520	1566	1635	1750	1980	2026	2141	2372	-	-	-	-	-
1760	44	Watt = W =	1276	1348	1589	1637	1709	1829	2070	2118	2238	2479	-	-	-	-	-
1840	46	Watt = W =	1334	1410	1662	1712	1787	1913	2165	2215	2341	-	-	-	-	-	-
1920	48	Watt = W =	1396	1475	1739	1792	1871	2002	2266	2319	2450	-	-	-	-	-	-
2000	50	Watt = W =	1462	1545	1821	1876	1959	2097	2373	2428	2566	-	-	-	-	-	-
