Venus

VENUS con la sua forma lineare ed accurata permette un ottimo utilizzo ed una eccellente facilità nella pulizia. Disponibile in 4 altezze e 3 larghezze, anche nella versione con attacchi 50 mm. Con l'inserimento della resistenza elettrica (optional) può funzionare anche nei periodi in cui l'impianto è spento.

Configura Scheda tecnica

Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.

Configura il tuo Venus

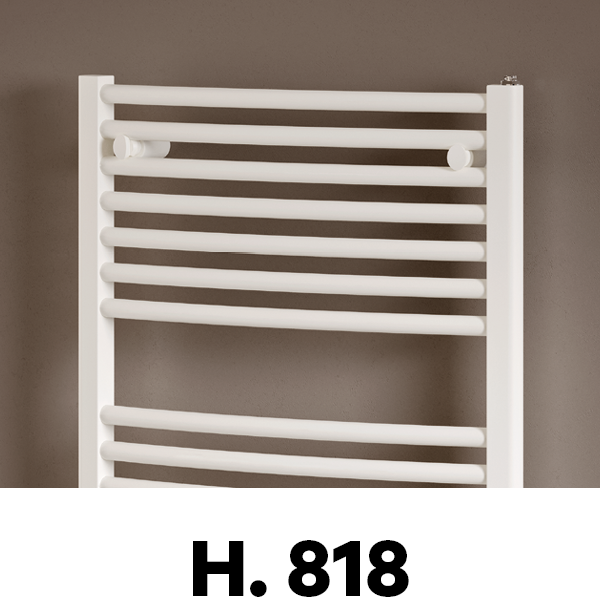

818 15 tubi 2 intervalli

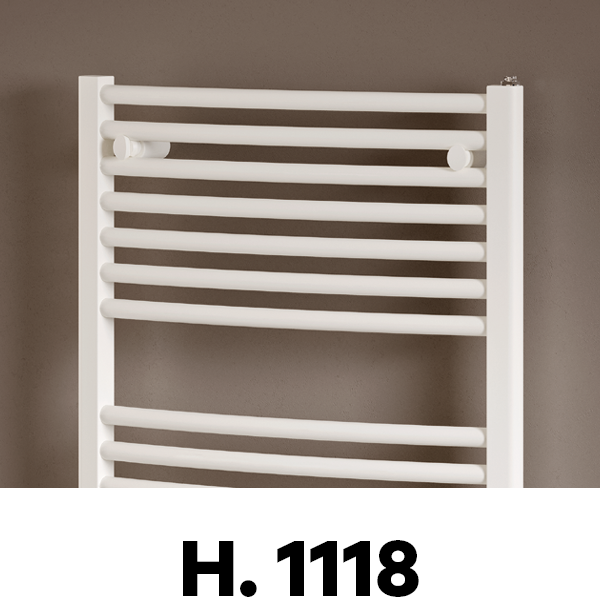

1118 22 tubi 2 intervalli

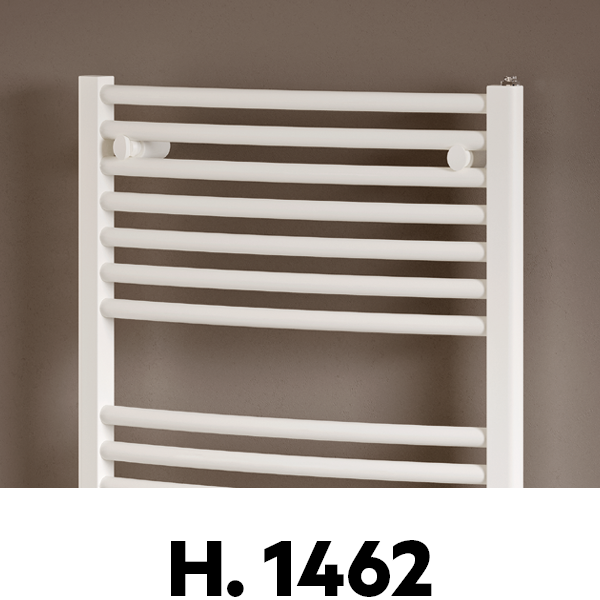

1462 28 tubi 3 intervalli

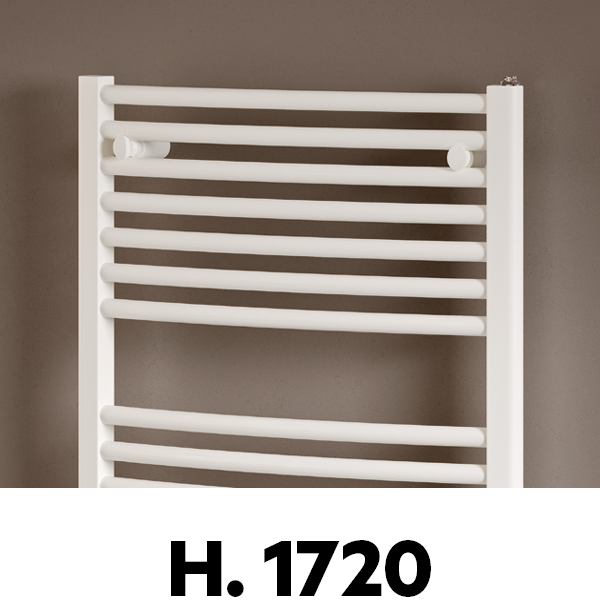

1720 34 tubi 3 intervalli

Allacciamento standard

Allacciamento 50 mm dal basso centrali

Scegli i più utilizzati

Valvola a squadro per allacciamento dx/sx basso

Valvola a squadro per allacciamento 50mm

Seleziona la finitura delle valvola

Bianco standard

Cromato

IN tinta con il tuo radiatore

Bianco Standard

Codice: 01 • STANDARD • G

-

Potenza termica

Showroom Trova Showroom

Scopri gli accessori

Caratteristiche costruttive

radiatore scaldasalviette in acciaio
elementi orizzontali a tubi tondi di diametro 23 mm
collettori laterali a sezione semiovale 40x30 mm
filettature estremità collettore e attacchi centrali (50 mm), primo tubo inferiore 1/2” Gas destra
pressione di esercizio massima ammessa 8 bar
temperatura di esercizio massima ammessa 95°C

Compatibile con sistema NOW

Bassa temperatura

Radiatore idraulico

Modello	Profondità (mm)	Altezza (mm)	Larghezza (mm)	Interasse (mm)	Peso (kg)	Capacità (lt)		Esponente	Funz. misto (Watt)
01
818 15 tubi 2 intervalli	48,0	818	497	467	5,04	3,77	314,7 365,9 279,5 197,6 121,1	1,207	400
818 15 tubi 2 intervalli	57,0	818	595	565	5,76	4,29	365,9 425,5 325,1 229,8 140,9	1,206	400
818 15 tubi 2 intervalli	76,0	818	740	710	8,86	4,80	442,8 514,9 393,4 278,1 170,6	1,206	400
1118 22 tubi 2 intervalli	48,0	1118	497	467	7,16	5,38	447,2 520,0 395,5 277,9 169,0	1,227	400
1118 22 tubi 2 intervalli	57,0	1118	595	565	8,22	6,13	526,3 612,0 466,4 328,5 200,5	1,218	700
1118 22 tubi 2 intervalli	76,0	1118	740	710	12,77	6,88	644,1 749,0 572,5 404,8 248,4	1,205	700
1462 28 tubi 3 intervalli	48,0	1462	497	467	9,18	6,92	579,6 674,0 512,7 360,4 219,3	1,226	700
1462 28 tubi 3 intervalli	57,0	1462	595	565	10,52	7,88	681,1 792,0 602,7 423,9 258,0	1,224	700
1462 28 tubi 3 intervalli	76,0	1462	740	710	16,31	8,83	832,9 968,5 737,5 519,0 316,3	1,221	1000
1720 34 tubi 3 intervalli	48,0	1720	497	467	11,00	8,29	697,5 811,0 617,2 434,0 264,2	1,224	700
1720 34 tubi 3 intervalli	57,0	1720	595	565	12,62	9,47	818,7 952,0 725,2 510,6 311,4	1,220	1000
1720 34 tubi 3 intervalli	76,0	1720	740	710	19,66	10,62	1.000,2 1.163,0 887,2 625,8 382,7	1,213	1000
05
818 15 tubi 2 intervalli	48,0	818	497	50	5,04	3,77	314,7 365,9 279,5 197,6 121,1	1,207	400
818 15 tubi 2 intervalli	57,0	818	595	50	5,76	4,29	365,9 425,5 325,1 229,8 140,9	1,206	400
818 15 tubi 2 intervalli	76,0	818	740	50	8,86	4,80	442,8 514,9 393,4 278,1 170,6	1,206	400
1118 22 tubi 2 intervalli	48,0	1118	497	50	7,16	5,38	447,2 520,0 395,5 277,9 169,0	1,227	400
1118 22 tubi 2 intervalli	57,0	1118	595	50	8,22	6,13	526,3 612,0 466,4 328,5 200,5	1,218	700
1118 22 tubi 2 intervalli	76,0	1118	740	50	12,77	6,88	644,1 749,0 572,5 404,8 248,4	1,205	700
1462 28 tubi 3 intervalli	48,0	1462	497	50	9,18	6,92	579,6 674,0 512,7 360,4 219,3	1,226	700
1462 28 tubi 3 intervalli	57,0	1462	595	50	10,52	7,88	681,1 792,0 602,7 423,9 258,0	1,224	700
1462 28 tubi 3 intervalli	76,0	1462	740	50	16,31	8,83	832,9 968,5 737,5 519,0 316,3	1,221	1000
1720 34 tubi 3 intervalli	48,0	1720	497	50	11,00	8,29	697,5 811,0 617,2 434,0 264,2	1,224	700
1720 34 tubi 3 intervalli	57,0	1720	595	50	12,62	9,47	818,7 952,0 725,2 510,6 311,4	1,220	1000
1720 34 tubi 3 intervalli	76,0	1720	740	50	19,66	10,62	1.000,2 1.163,0 887,2 625,8 382,7	1,213	1000

(*) Grazie alle elevate prestazioni dei radiatori VENUS, il ∆t ideale per la progettazione a bassa temperatura è 30°C

Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n

Dotazione di serie

4 attacchi infratubo bianchi per fissaggio a muro
valvola sfiato da 1/2”

Tipo	Descrizione	Documento	Download
Scheda tecnica			Download PDF
Allacciamenti	Allacciamenti idraulici Bagno	Allacciamenti idraulici Bagno	Download PDF
Cataloghi	Cartella colori 2023	Color chart 2023	Download PDF
Cataloghi	Catalogo 2024	Catalogo 2024	Download PDF
Certificazione di prodotto	VENUS_NF_certification	VENUS_NF_certification	Download PDF
Manuale d'uso	1033M1119	1033M1119	Download PDF
Manuale d'uso	308M1018	308M1018	Download PDF
Manuale d'installazione	310M1015	310M1015	Download PDF
Manuale d'installazione	248M0707	248M0707	Download PDF
Manuale d'uso	1009M0622	1009M0622	Download PDF
