Arpa 18 Verticale
La sobria verticalità di ARPA 18 rappresenta una estetica moderna che si integra in qualsiasi ambiente. Lo stile di ARPA 18 si completa nelle sue caratteristiche di modularità e funzionalità. Disponibile in 15 altezze, da 4 a 60 elementi in numero pari e potenze termiche da 80 a 3365 Watt. Grazie alle sue elevate prestazioni, è il termoarredo ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.
Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.
Configura il tuo ARPA
Configura il tuo ARPA
-
Potenza termica
Scopri gli accessori
Caratteristiche costruttive
- collettori a sezione circolare diametro 30 mm
- elementi in lamiera d’acciaio diametro 18 mm
- filettature estremità collettore 1/2” Gas destra
- pressione di esercizio massima ammessa: 10 bar
- temperatura di esercizio massima ammessa: 95°C

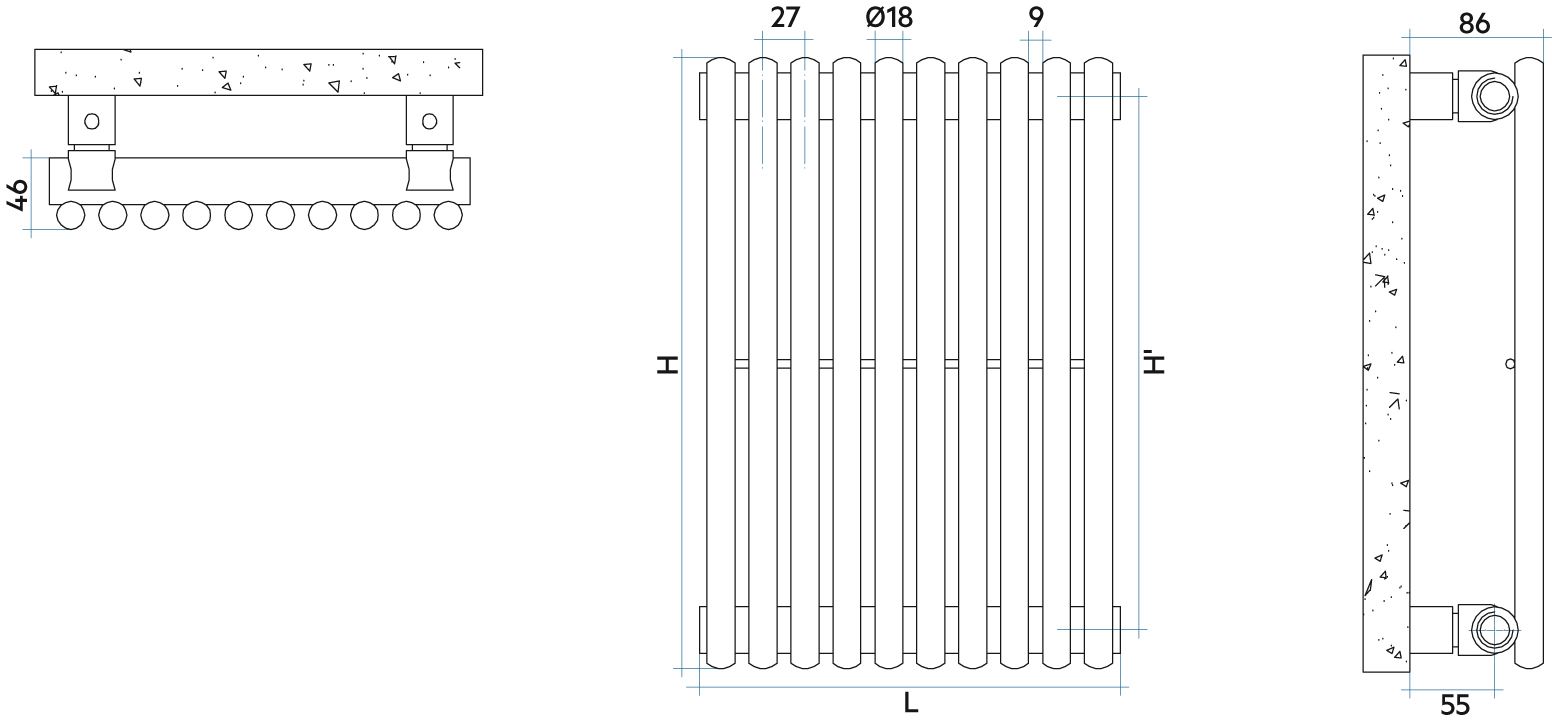

Modello | Profondità (mm) | Altezza (mm) | Interasse (mm) | Peso (kg) | Capacità (lt) |
|
Esponente |
---|---|---|---|---|---|---|---|
520 | 46,0 | 520 | 470 | 0,30 | 0,13 | 17,3 20,1 15,1 10,5 6,2 | 1,280 |
550 | 46,0 | 550 | 500 | 0,32 | 0,13 | 18,2 21,2 15,9 11,0 6,6 | 1,281 |
650 | 46,0 | 650 | 600 | 0,36 | 0,15 | 21,2 24,7 18,6 12,8 7,6 | 1,282 |
670 | 46,0 | 670 | 620 | 0,37 | 0,16 | 21,8 25,4 19,1 13,2 7,8 | 1,282 |
700 | 46,0 | 700 | 650 | 0,39 | 0,16 | 22,8 26,5 19,9 13,8 8,2 | 1,283 |
750 | 46,0 | 750 | 700 | 0,41 | 0,17 | 24,3 28,2 21,2 14,6 8,7 | 1,284 |
850 | 46,0 | 850 | 800 | 0,45 | 0,19 | 27,3 31,7 23,8 16,4 9,8 | 1,285 |
870 | 46,0 | 870 | 820 | 0,46 | 0,20 | 27,8 32,3 24,3 16,8 10,0 | 1,285 |
920 | 46,0 | 920 | 870 | 0,49 | 0,20 | 29,3 34,1 25,6 17,7 10,5 | 1,286 |
1220 | 46,0 | 1220 | 1170 | 0,62 | 0,26 | 37,9 44,1 33,2 23,0 13,7 | 1,277 |
1520 | 46,0 | 1520 | 1470 | 0,76 | 0,32 | 46,4 54,0 40,7 28,2 16,9 | 1,269 |
1820 | 46,0 | 1820 | 1770 | 0,90 | 0,38 | 54,8 63,7 48,0 33,2 19,8 | 1,273 |
2020 | 46,0 | 2020 | 1970 | 0,99 | 0,42 | 60,3 70,1 52,7 36,5 21,8 | 1,276 |
2220 | 46,0 | 2220 | 2170 | 1,08 | 0,46 | 65,7 76,4 57,4 39,7 23,7 | 1,279 |
2520 | 46,0 | 2520 | 2470 | 1,22 | 0,52 | 73,7 85,7 64,4 44,5 26,4 | 1,284 |
(*) Grazie alle elevate prestazioni dei radiatori ARPA 18 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n
Dotazione di serie
- sistemi di fissaggio al muro con viti e tasselli
- tappo cieco da 1/2” con copri tappo
- valvola sfiato da 1/2”
L Lungh. (mm) | E N° Elem. | 520 | 550 | 650 | 670 | 700 | 750 | 850 | 870 | 920 | 1220 | 1520 | 1820 | 2020 | 2220 | 2520 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
109 | 4 | Watt = W = | 80 | 85 | 99 | 102 | 106 | 113 | 127 | 129 | 136 | 176 | 216 | 255 | 280 | 306 | 343 |
163 | 6 | Watt = W = | 121 | 127 | 148 | 152 | 159 | 169 | 190 | 194 | 205 | 265 | 324 | 382 | 421 | 458 | 514 |
217 | 8 | Watt = W = | 161 | 170 | 198 | 203 | 212 | 226 | 254 | 258 | 273 | 353 | 432 | 510 | 561 | 611 | 686 |
271 | 10 | Watt = W = | 201 | 212 | 247 | 254 | 265 | 282 | 317 | 323 | 341 | 441 | 540 | 637 | 701 | 764 | 857 |
325 | 12 | Watt = W = | 241 | 254 | 296 | 305 | 318 | 338 | 380 | 388 | 409 | 529 | 648 | 764 | 841 | 917 | 1028 |
379 | 14 | Watt = W = | 281 | 297 | 346 | 356 | 371 | 395 | 444 | 452 | 477 | 617 | 756 | 892 | 981 | 1070 | 1200 |
433 | 16 | Watt = W = | 322 | 339 | 395 | 406 | 424 | 451 | 507 | 517 | 546 | 706 | 864 | 1019 | 1122 | 1222 | 1371 |
487 | 18 | Watt = W = | 362 | 382 | 445 | 457 | 477 | 508 | 571 | 581 | 614 | 794 | 972 | 1147 | 1262 | 1375 | 1543 |
541 | 20 | Watt = W = | 402 | 424 | 494 | 508 | 530 | 564 | 634 | 646 | 682 | 882 | 1080 | 1274 | 1402 | 1528 | 1714 |
595 | 22 | Watt = W = | 442 | 466 | 543 | 559 | 583 | 620 | 697 | 711 | 750 | 970 | 1188 | 1401 | 1542 | 1681 | 1885 |
649 | 24 | Watt = W = | 482 | 509 | 593 | 610 | 636 | 677 | 761 | 775 | 818 | 1058 | 1296 | 1529 | 1682 | 1834 | 2057 |
703 | 26 | Watt = W = | 523 | 551 | 642 | 660 | 689 | 733 | 824 | 840 | 887 | 1147 | 1404 | 1656 | 1823 | 1986 | 2228 |
757 | 28 | Watt = W = | 563 | 594 | 692 | 711 | 742 | 790 | 888 | 904 | 955 | 1235 | 1512 | 1784 | 1963 | 2139 | 2400 |
811 | 30 | Watt = W = | 603 | 636 | 741 | 762 | 795 | 846 | 951 | 969 | 1023 | 1323 | 1620 | 1911 | 2103 | 2292 | 2571 |
865 | 32 | Watt = W = | 643 | 678 | 790 | 813 | 848 | 902 | 1014 | 1034 | 1091 | 1411 | 1728 | 2038 | 2243 | 2445 | 2742 |
919 | 34 | Watt = W = | 683 | 721 | 840 | 864 | 901 | 959 | 1078 | 1098 | 1159 | 1499 | 1836 | 2166 | 2383 | 2598 | 2914 |
973 | 36 | Watt = W = | 724 | 763 | 889 | 914 | 954 | 1015 | 1141 | 1163 | 1228 | 1588 | 1944 | 2293 | 2524 | 2750 | 3085 |
1027 | 38 | Watt = W = | 764 | 806 | 939 | 965 | 1007 | 1072 | 1205 | 1227 | 1296 | 1676 | 2052 | 2421 | 2664 | 2903 | 3257 |
1081 | 40 | Watt = W = | 804 | 848 | 988 | 1016 | 1060 | 1128 | 1268 | 1292 | 1364 | 1764 | 2160 | 2548 | 2804 | 3056 | - |
1135 | 42 | Watt = W = | 844 | 890 | 1037 | 1067 | 1113 | 1184 | 1331 | 1357 | 1432 | 1852 | 2268 | 2675 | 2944 | 3209 | - |
1189 | 44 | Watt = W = | 884 | 933 | 1087 | 1118 | 1166 | 1241 | 1395 | 1421 | 1500 | 1940 | 2376 | 2803 | 3084 | 3362 | - |
1243 | 46 | Watt = W = | 925 | 975 | 1136 | 1168 | 1219 | 1297 | 1458 | 1486 | 1569 | 2029 | 2484 | 2930 | 3225 | - | - |
1297 | 48 | Watt = W = | 965 | 1018 | 1186 | 1219 | 1272 | 1354 | 1522 | 1550 | 1637 | 2117 | 2592 | 3058 | 3365 | - | - |
1351 | 50 | Watt = W = | 1005 | 1060 | 1235 | 1270 | 1325 | 1410 | 1585 | 1615 | 1705 | 2205 | 2700 | 3185 | - | - | - |
1405 | 52 | Watt = W = | 1045 | 1102 | 1284 | 1321 | 1378 | 1466 | 1648 | 1680 | 1773 | 2293 | 2808 | 3312 | - | - | - |
1459 | 54 | Watt = W = | 1085 | 1145 | 1334 | 1372 | 1431 | 1523 | 1712 | 1744 | 1841 | 2381 | 2916 | - | - | - | - |
1513 | 56 | Watt = W = | 1126 | 1187 | 1383 | 1422 | 1484 | 1579 | 1775 | 1809 | 1910 | 2470 | 3024 | - | - | - | - |
1567 | 58 | Watt = W = | 1166 | 1230 | 1433 | 1473 | 1537 | 1636 | 1839 | 1873 | 1978 | 2558 | 3132 | - | - | - | - |
1621 | 60 | Watt = W = | 1206 | 1272 | 1482 | 1524 | 1590 | 1692 | 1902 | 1938 | 2046 | 2646 | 3240 | - | - | - | - |
