Arpa 18_2 Orizontal

ARPA 18_2 orizontală reprezintă evoluția mobilarea estetic radiatorului, datorită extensiei sale longitudinale și la profilul patrat al elementelor. Fiecare cerință caloric este îndeplinită de modularitatea și lățimea intervalului. 15 sunt propunerile latimi, de la 4 la 60 de elemente.

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

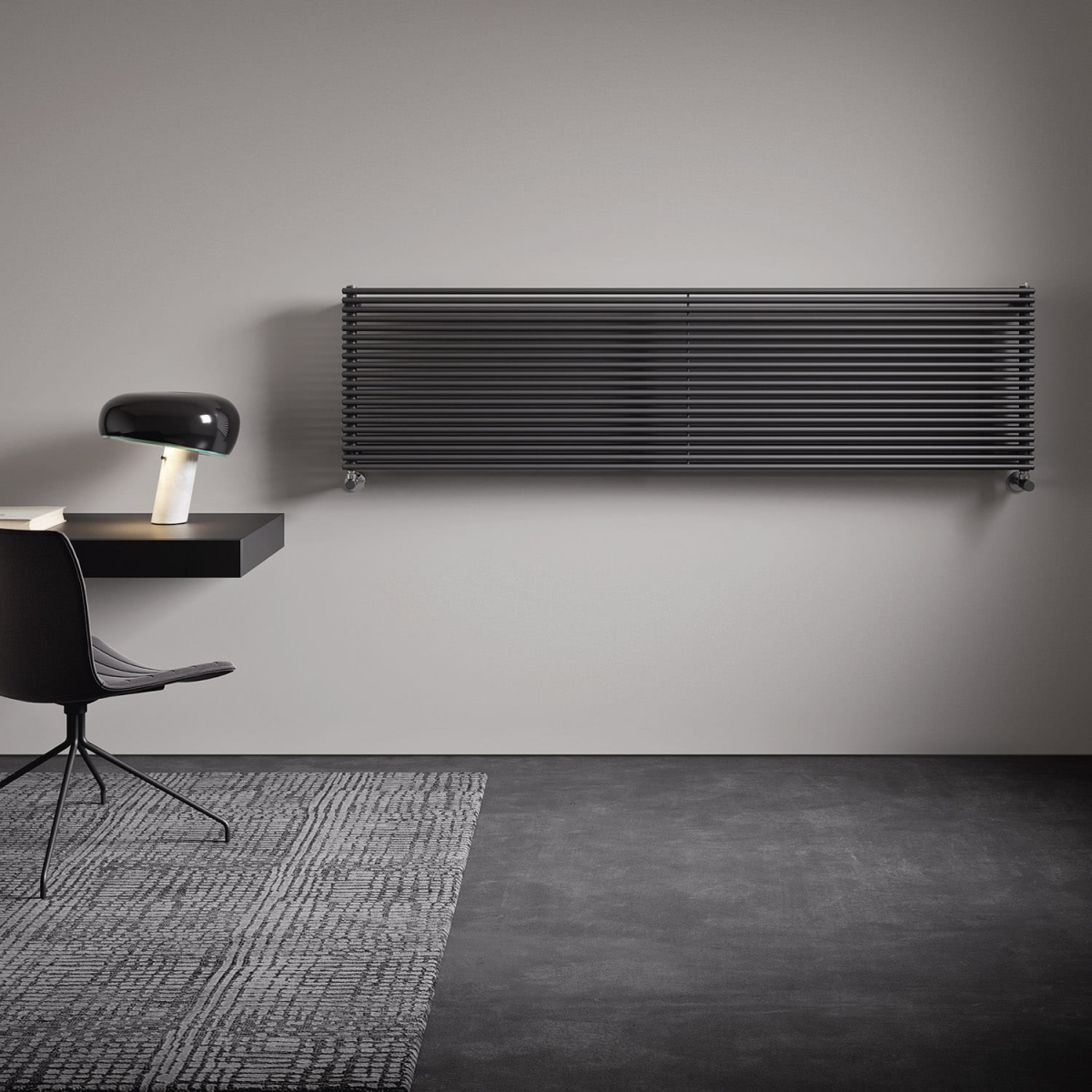

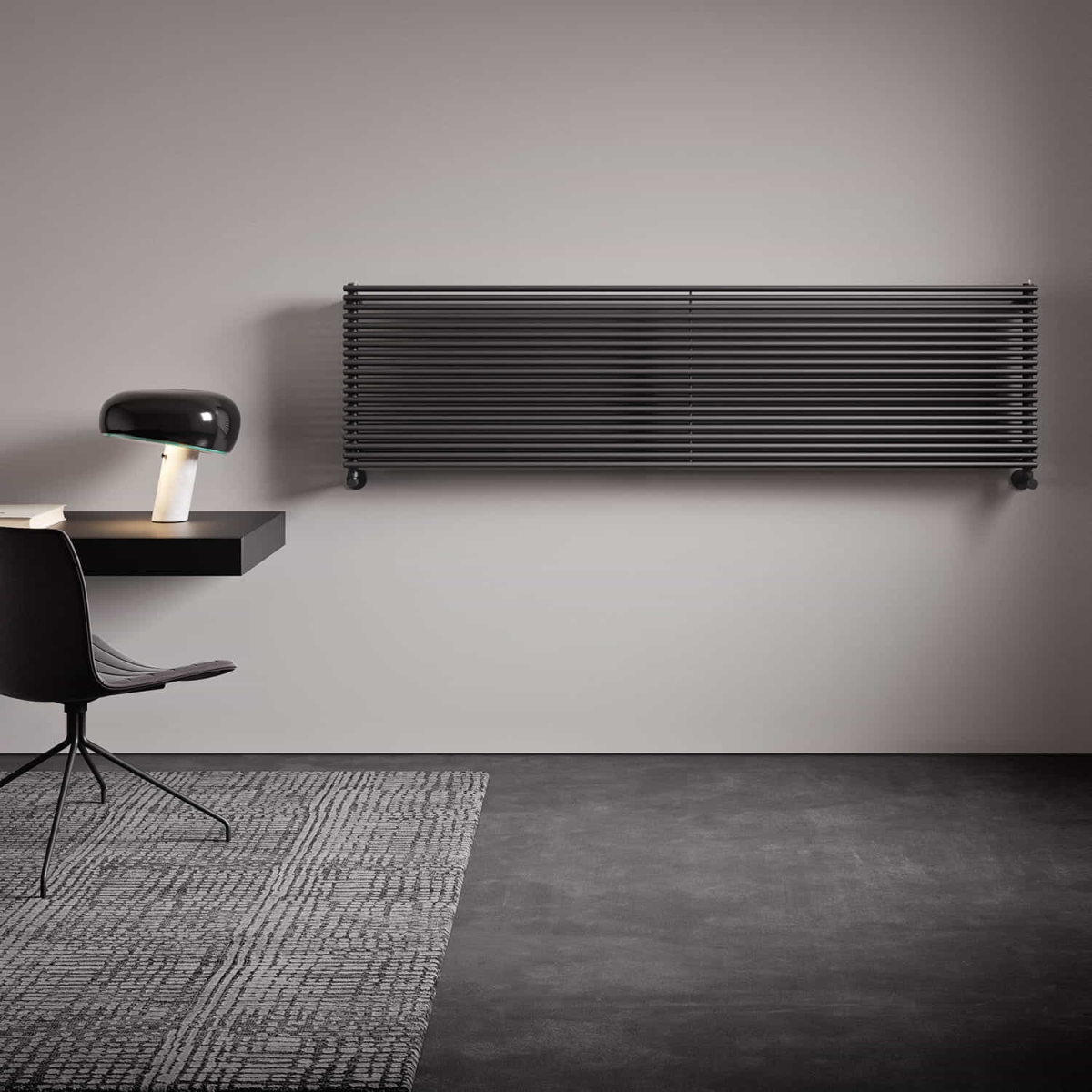

Arpa 18 2, orizontal, 20 elemente, înălțimea 541 mm, lățime 2020 mm, Negru Opac Arpa 18 2, orizontal, 20 elemente, înălțimea 541 mm, lățime 2020 mm, Negru Opac, (detaliu) Arpa 18 2, orizontal, 20 elemente, înălțimea 2020 mm, lățime 364 mm, Negru Grafit Arpa 18 2, orizontal, Negru Opac, (detaliu)
Loading...
Salvare în corso...

Configurați-vă ARPA_H

Configurați-vă ARPA_H

Arpa 12 Orizontal
Arpa 12_2 Orizontal
Arpa 18 Orizontal
Arpa 18_2 Orizontal
Arpa 23 Orizontal
Arpa 23_2 Orizontal
Alegeți cel mai folosit
Anulează selecția
Robinet tur-retur termostatizabil stânga (înalt/bas)
Robinet tur-retur termostatizabil stânga (dreapta stânga)
Robinete 50 mm stânga
Selectați finisajul supapei

-

Putere termică

Descoperiți accesoriile

APPUFIORE APPUQUADRO APPUTONDO ASTEUTONDO20 ASTEUQUAD20
VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
ATTCHE430 KIT2MORSA28 ATTMORS28
AMENSPAVPA

Caracteristici constructive

  • colectoare rotunde cu diametrul de 30 mm
  • elemente de oţel cu diametrul 18 mm
  • filetări la extremităţile colectorului, 1/2” G dreapta
  • presiunea maximă de lucru admisă 10 bar
  • temperatura maximă de lucru admisă 95°C
Arpa 18_2 Orizontal

Model Adâncime (mm) Lungime (mm) Ampatament (mm) Greutate (kg) Capacitate (lt)
520 62,0 520 470 0,54 0,23
550 62,0 550 500 0,57 0,24
650 62,0 650 600 0,66 0,28
670 62,0 670 620 0,68 0,29
700 62,0 700 650 0,71 0,30
750 62,0 750 700 0,75 0,32
850 62,0 850 800 0,84 0,36
870 62,0 870 820 0,86 0,37
920 62,0 920 870 0,91 0,39
1220 62,0 1220 1170 1,18 0,50
1520 62,0 1520 1470 1,46 0,62
1820 62,0 1820 1770 1,73 0,74
2020 62,0 2020 1970 1,92 0,82
2220 62,0 2220 2170 2,10 0,90
2520 62,0 2520 2470 2,37 1,01

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap ARPA 18_2 Orizontal, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard
  • kit pentru fixare pe perete dotate cu șuruburi și dibluri
  • dop de 1/2”
  • elemente de acoperire
  • aerisitor 1/2” cromat
Putere termică pe metru liniar
Numărul de elemente 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Randament pe metru liniar Watt la Δt=60°C 395,0 534,5 674,2 814,6 950,8 1.086,1 1.228,9 1.372,7 1.493,4 1.606,1 1.688,3 1.777,9 1.857,4 1.929,2 1.993,5 2.044,6 2.100,9 2.144,7 2.182,5 2.291,0 2.399,8 2.498,9 2.604,1 2.709,3 2.814,6 2.919,9 3.025,2 3.130,6 3.236,0
Randament pe metru liniar Watt la Δt=50°C 317,1 428,9 540,8 652,7 764,5 876,4 988,2 1.100,1 1.191,0 1.274,6 1.349,7 1.420,7 1.483,6 1.540,3 1.590,9 1.631,0 1.675,2 1.709,4 1.738,8 1.822,3 1.905,7 1.989,2 2.072,7 2.156,1 2.239,6 2.323,0 2.406,4 2.489,9 2.573,4
Randament pe metru liniar Watt la Δt=40°C 242,4 327,7 412,9 497,7 585,5 674,0 756,9 839,0 902,9 960,6 1.026,2 1.079,6 1.126,8 1.169,3 1.207,1 1.236,9 1.269,7 1.295,0 1.316,6 1.377,0 1.437,2 1.504,6 1.567,5 1.630,3 1.693,1 1.755,9 1.818,6 1.881,4 1.944,1
Randament pe metru liniar Watt la Δt=30°C 171,4 231,6 291,6 350,8 415,0 480,5 536,6 591,7 631,8 667,0 720,8 757,8 790,4 819,7 845,6 865,9 888,3 905,3 919,8 959,6 998,9 1.049,8 1.093,4 1.137,0 1.180,5 1.224,0 1.267,5 1.310,9 1.354,3
Randament pe metru liniar Watt la Δt=20°C 105,2 142,0 178,6 214,3 255,5 298,2 330,5 361,6 382,0 398,9 438,1 460,2 479,6 496,8 512,0 523,8 536,9 546,6 554,8 576,7 598,2 632,1 658,2 684,2 710,1 736,1 762,0 787,8 813,7
Schimbarea exponentului 1,204 1,207 1,209 1,215 1,196 1,177 1,195 1,214 1,241 1,268 1,228 1,230 1,233 1,235 1,237 1,240 1,242 1,244 1,247 1,256 1,264 1,251 1,252 1,253 1,254 1,254 1,255 1,256 1,257

Î
= Înălțime (mm)
E
= Nr. Elem.
Î Înălțime (mm) E Nr. Elem.   520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2220 2520
109 4 Watt =   W =  205 217 257 265 277 296 336 344 363 482 600 719 798 877 995
163 6 Watt =   W =  278 294 347 358 374 401 454 465 492 652 812 973 1080 1187 1347
217 8 Watt =   W =  351 371 438 452 472 506 573 587 620 823 1025 1227 1362 1497 1699
271 10 Watt =   W =  424 448 529 546 570 611 692 709 749 994 1238 1483 1645 1808 2053
325 12 Watt =   W =  494 523 618 637 666 713 808 827 875 1160 1445 1730 1921 2111 2396
379 14 Watt =   W =  565 597 706 728 760 815 923 945 999 1325 1651 1977 2194 2411 2737
433 16 Watt =   W =  639 676 799 823 860 922 1045 1069 1131 1499 1868 2237 2482 2728 3097
487 18 Watt =   W =  714 755 892 920 961 1030 1167 1194 1263 1675 2087 2498 2773 3047 3459
541 20 Watt =   W =  777 821 971 1001 1045 1120 1269 1299 1374 1822 2270 2718 3017 3315 3763
595 22 Watt =   W =  835 883 1044 1076 1124 1205 1365 1397 1478 1959 2441 2923 3244 3566 4047
649 24 Watt =   W =  878 929 1097 1131 1182 1266 1435 1469 1553 2060 2566 3073 3410 3748 4255
703 26 Watt =   W =  925 978 1156 1191 1245 1333 1511 1547 1636 2169 2702 3236 3591 3947 4480
757 28 Watt =   W =  966 1022 1207 1244 1300 1393 1579 1616 1709 2266 2823 3380 3752 4123 4681
811 30 Watt =   W =  1003 1061 1254 1293 1350 1447 1640 1678 1775 2354 2932 3511 3897 4283 -
865 32 Watt =   W =  1037 1096 1296 1336 1395 1495 1694 1734 1834 2432 3030 3628 4027 - -
919 34 Watt =   W =  1063 1125 1329 1370 1431 1533 1738 1779 1881 2494 3108 3721 4130 - -
973 36 Watt =   W =  1092 1155 1366 1408 1471 1576 1786 1828 1933 2563 3193 3824 4244 - -
1027 38 Watt =   W =  1115 1180 1394 1437 1501 1609 1823 1866 1973 2617 3260 3903 - - -
1081 40 Watt =   W =  1135 1200 1419 1462 1528 1637 1855 1899 2008 2663 3317 3972 - - -
1135 42 Watt =   W =  1191 1260 1489 1535 1604 1718 1947 1993 2108 2795 3482 - - - -
1189 44 Watt =   W =  1248 1320 1560 1608 1680 1800 2040 2088 2208 2928 3648 - - - -
1243 46 Watt =   W =  1299 1374 1624 1674 1749 1874 2124 2174 2299 3049 3798 - - - -
1297 48 Watt =   W =  1354 1432 1693 1745 1823 1953 2213 2266 2396 3177 - - - - -
1351 50 Watt =   W =  1409 1490 1761 1815 1897 2032 2303 2357 2493 3305 - - - - -
1405 52 Watt =   W =  1464 1548 1829 1886 1970 2111 2392 2449 2589 3434 - - - - -
1459 54 Watt =   W =  1518 1606 1898 1956 2044 2190 2482 2540 2686 3562 - - - - -
1513 56 Watt =   W =  1573 1664 1966 2027 2118 2269 2571 2632 2783 3691 - - - - -
1567 58 Watt =   W =  1628 1722 2035 2098 2191 2348 2661 2724 2880 - - - - - -
1621 60 Watt =   W =  1683 1780 2103 2168 2265 2427 2751 2815 2977 - - - - - -
