Flauto 2

La versión de doble fila de FLAUTO, di forte identidad, es ideal para entornos que requieren una mayor rendimiento calórico. FLAUTO 2 está disponible en 4 alturas y 5 anchuras desde 456 a 756 mm. Con la inserción de la resistencia eléctrica (opcional) también puede funcionar durante los períodos en que el sistema está desgastado.

Configurar Ficha técnica

Las imágenes de esta página tienen el único propósito de representar el producto. Es posible que los acabados y modelos no coincidan perfectamente con el producto real.

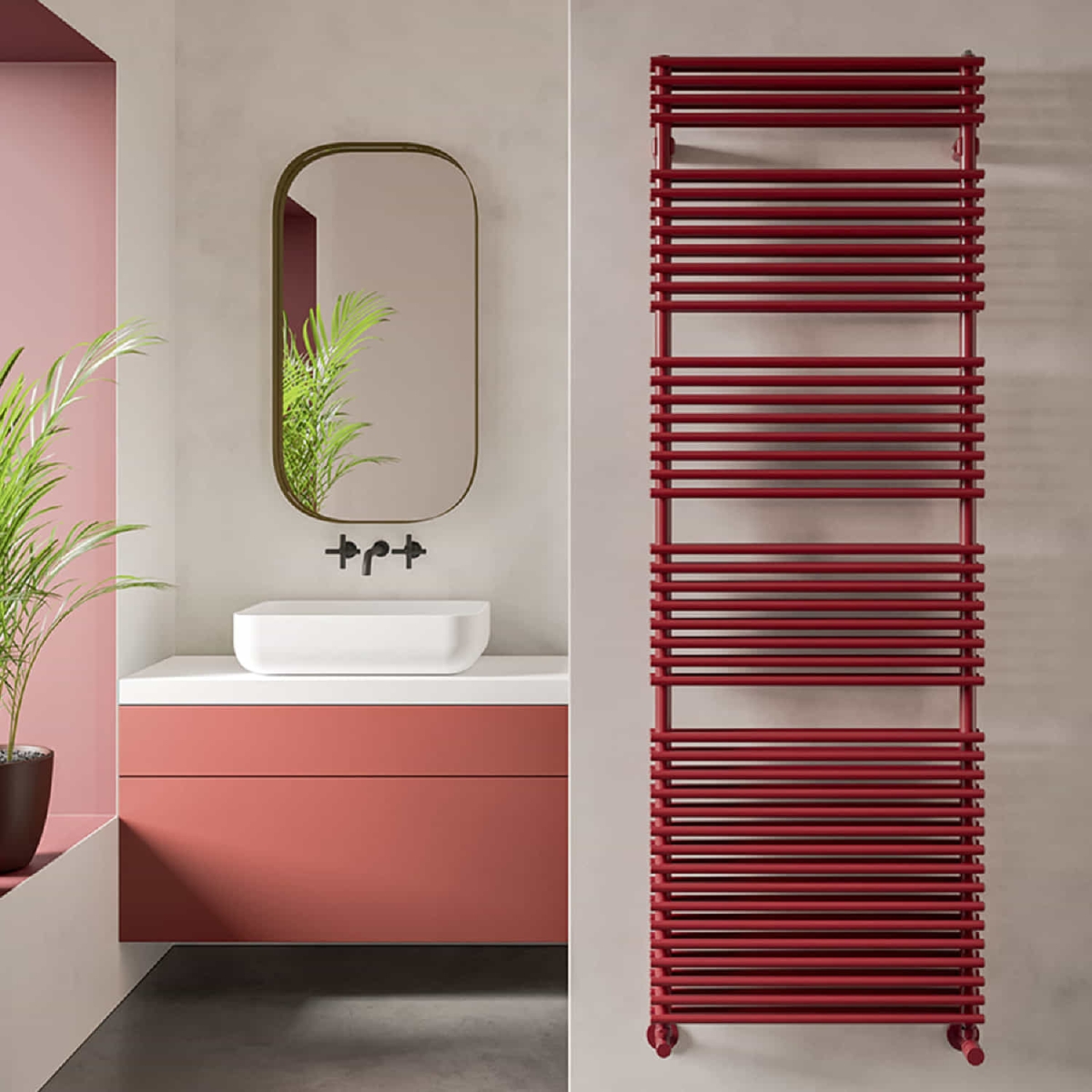

Flauto 2, altura 1762 mm, anchura 606 mm, Granate - RAL 3003 Flauto 2, altura 1762 mm, anchura 606 mm, Granate - RAL 3003, (detalle) Flauto 2, altura 1762 mm, anchura 606 mm, Marfil - RAL 1013 Flauto 2, altura 1762 mm, anchura 606 mm, Marfil - RAL 1013, (detalle)

Calcular potencia térmico

¿Cómo elegir el radiador Flauto 2 para tu hogar? ¿Cómo saber cuál es la potencia adecuada térmico para calentar cada habitación? El cálculo de requisitos en línea térmico le permite encontrar el radiador más adecuado para su espacio vital

Guardando...

Configura tu Flauto 2

Configura tu Flauto 2

810 40 tubi 2 intervalli
1218 60 tubi 3 intervalli
1558 76 tubi 4 intervalli
1762 88 tubi 4 intervalli
Seleccionar serie
Seleccionar superficie

Características de construcción

  • radiador toallero en acero
  • colectores verticales de Ø30 mm
  • tubos horizontales de Ø18 mm
  • roscas 1/2” gas derecha
  • presión máxima de trabajo: 8 bar
  • temperatura máx. admitida: 95ºC
Flauto 2
Baja temperatura

Baja temperatura
Compatible con el sistema NOW

Compatible con el sistema NOW
Radiador hidráulico

Radiador hidráulico

Modelo Profundidad (mm) Altura (mm) Ancho (mm) Distancia entre ejes (mm) Peso (kg) Capacidad (lt) Exponente Función mixta (vatios)
810 40 tubi 2 intervalli 62,0 810 456 406 9,79 4,54 497,8 578,8 443,6 314,8 194,1 1.192,000 400
810 40 tubi 2 intervalli 62,0 810 506 456 10,70 4,93 552,4 642,3 491,9 348,7 214,7 1.196,000 400
810 40 tubi 2 intervalli 62,0 810 556 506 11,62 5,32 607,0 705,8 540,1 382,5 235,2 1.199,000 700
810 40 tubi 2 intervalli 62,0 810 606 556 12,54 5,71 661,7 769,4 588,3 416,2 255,6 1.203,000 700
810 40 tubi 2 intervalli 62,0 810 756 706 15,28 6,89 825,5 959,9 732,2 516,4 315,7 1.214,000 1000
1218 60 tubi 3 intervalli 62,0 1218 456 406 14,66 6,81 704,8 819,5 624,1 439,2 267,7 1.221,000 700
1218 60 tubi 3 intervalli 62,0 1218 506 456 16,03 7,40 783,2 910,7 693,6 488,2 297,6 1.221,000 700
1218 60 tubi 3 intervalli 62,0 1218 556 506 17,41 7,99 861,6 1.001,9 763,1 537,2 327,5 1,220 1000
1218 60 tubi 3 intervalli 62,0 1218 606 556 18,78 8,58 940,2 1.093,2 832,7 586,2 357,5 1,220 1000
1218 60 tubi 3 intervalli 62,0 1218 756 706 22,90 10,34 1.175,5 1.366,8 1.041,3 733,3 447,4 1.219,000 1000
1558 76 tubi 4 intervalli 62,0 1558 456 406 18,58 8,65 908,9 1.056,9 803,0 563,4 342,0 1.232,000 1000
1558 76 tubi 4 intervalli 62,0 1558 506 456 20,32 9,40 1.004,4 1.167,9 888,9 625,3 380,8 1.223,000 1000
1558 76 tubi 4 intervalli 62,0 1558 556 506 22,06 10,14 1.099,9 1.278,9 975,3 687,6 420,2 1.215,000 1000
1558 76 tubi 4 intervalli 62,0 1558 606 556 23,80 10,89 1.195,4 1.390,0 1.062,0 750,6 460,3 1.206,000 1000
1558 76 tubi 4 intervalli 62,0 1558 756 706 29,02 13,12 1.481,8 1.723,0 1.323,8 942,5 583,9 1.181,000 1000
1762 88 tubi 4 intervalli 62,0 1762 456 406 21,43 9,97 1.035,2 1.203,7 912,4 638,3 385,8 1.242,000 1000
1762 88 tubi 4 intervalli 62,0 1762 506 456 23,45 10,83 1.155,3 1.343,4 1.020,9 716,6 435,2 1,230 1000
1762 88 tubi 4 intervalli 62,0 1762 556 506 25,46 11,69 1.275,6 1.483,2 1.130,0 795,9 485,5 1.219,000 1000
1762 88 tubi 4 intervalli 62,0 1762 606 556 27,48 12,56 1.395,7 1.622,9 1.239,7 875,9 536,9 1.207,000 1000
1762 88 tubi 4 intervalli 62,0 1762 756 706 33,53 15,14 1.756,2 2.042,1 1.571,9 1.121,8 697,3 1.173,000 1000

Para ∆T diferentes a los expresados en la tabla utilizar la fórmula: Q=Qn (∆T / 50)n

Equipamiento estandar
  • purgador manual de 1/2”
  • soportes para pared en el mismo color del radiador

Chico Descripción Documento Descargas

Ficha técnica

Catálogos

 Carta de Colores Color chart

Tarifa

 Tarifa hierro fundido 2022 Tarifa hierro fundido 2022

Tarifa

 Tarifa IRSAP 2025 Tarifa IRSAP 2025

Tarifa

 Tarifa IRSAP 2025 Interactiva Tarifa IRSAP 2025 Interactiva

Manual de Uso

 Funcionamiento mixto de los Radiadores con termostato electrónico Tipo H FOISTR1009M

Manual de Uso

 Funcionamiento mixto de los toalleros Tipo I FOISTR0308M

Manual de Uso

 Funcionamiento mixto de los Toalleros con regulador analógico de temperatura interna Tipo K FOISTR1033M

Manual de Instalación

 Conversión conexión 50mm / lateral FOISTR0248M

Manual de Instalación

 Flauto 2 FOISTR0252M

Manual de Instalación

 Conversión radiador para sistema monotubo FOISTR0394M

Chico Descripción Documento Descargas

Modelo 3D

 FLAUTO_2 FLAUTO_2
